同軸射頻旋轉關節選型手冊

森瑞普HF系列高清微波射頻同軸旋轉關節不僅可以360度旋轉傳輸DC~18GHz同軸高頻信號，還可以混合電流或其它信號一起傳輸。有單獨傳輸射頻信號，也有射頻與電一體的。森瑞普射頻旋轉關節根據頻率不同，有DC~3GHz，也有DC~18GHz，更高要求的可以選DC~50GHz規格。除了單通道射頻，也有雙通道（目前最多支持2個通道），可選法蘭安裝，如需定制，請聯系森瑞普銷售或技術人員。

型號	PDF	射頻通道數	頻率范圍	主體外徑	可混合電線路數	接口類型
HF0103-07		1通道	DC~3GHz	7mm	0	電纜RG405可配SMA、MCX、BNC等接頭
HF0103-22		1通道	DC~3GHz	22mm	1~12
HF0103-32		1通道	DC~3GHz	32.8mm	13~24
HF0118-12		1通道	DC~18GHz	12.7mm	0	兩端SMA-K
HF0118-32		1通道	DC~18GHz	32.8mm	1~24
HF0118-56		1通道	DC~18GHz	56mm	1~48
HF0118-86		1通道	DC~18GHz	86mm	1~96
HF0150-12		1通道	DC~50GHz	12.7mm	0	兩端2.4（K)-F
HF0150-56		1通道	DC~50GHz	56mm	1~48
HF0218-31		2通道	通道1: DC~18GHz  通道2: DC~4.5GHz	31.8mm	0	兩端SMA-K
HF0218-64		2通道	通道1: DC~18GHz  通道2: DC~4.5GHz	64mm	1~24

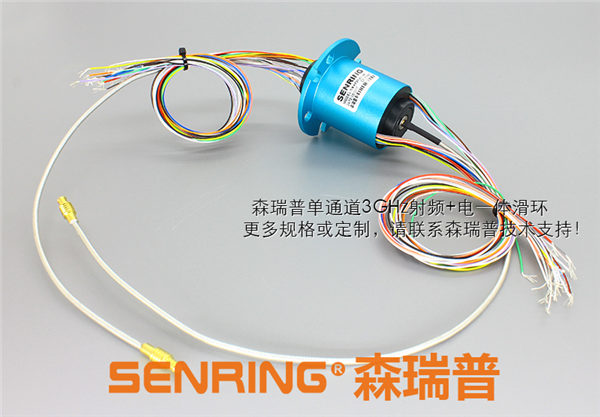

外徑32mm法蘭安裝規格射頻與電信號一體滑環

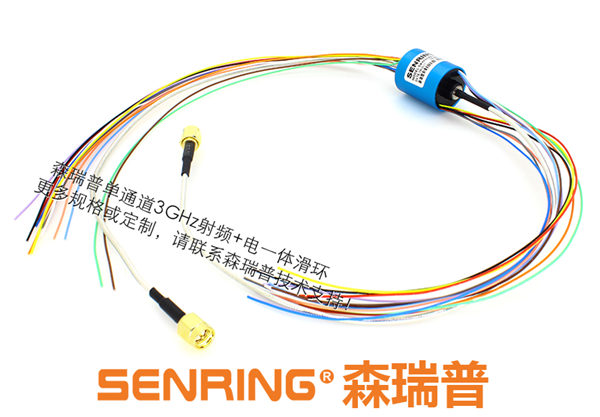

外徑22mm無法蘭規格射頻與12路2A電信號一體滑環

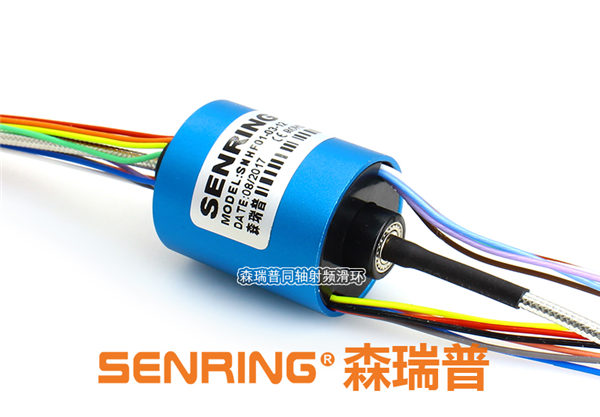

外徑22mm無法蘭規格射頻與12路2A電信號一體滑環細節

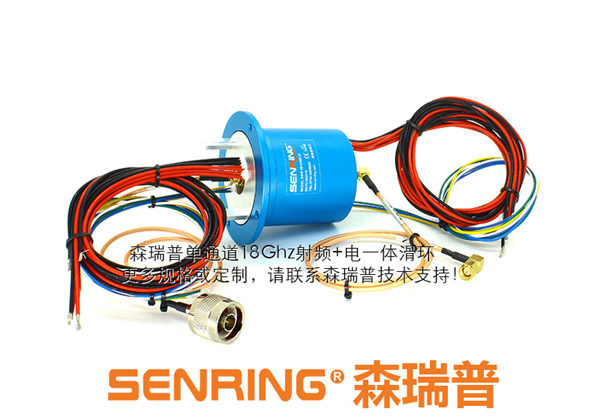

外徑56mm法蘭安裝單通道18GHz高頻+8路5A電流一體滑環

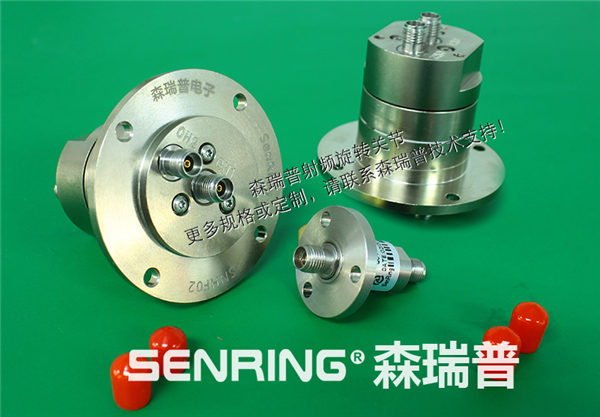

森瑞普純粹的射頻旋轉關節


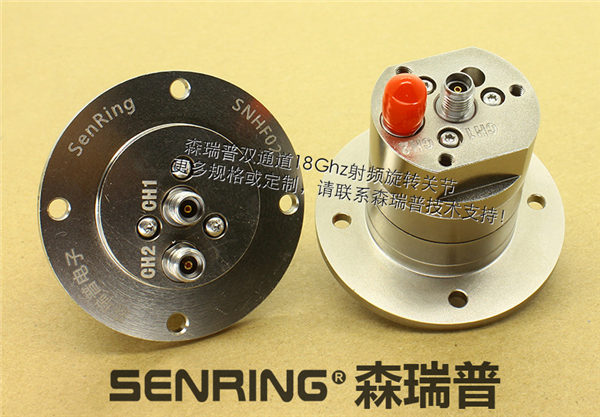

森瑞普純粹的射頻旋轉關節

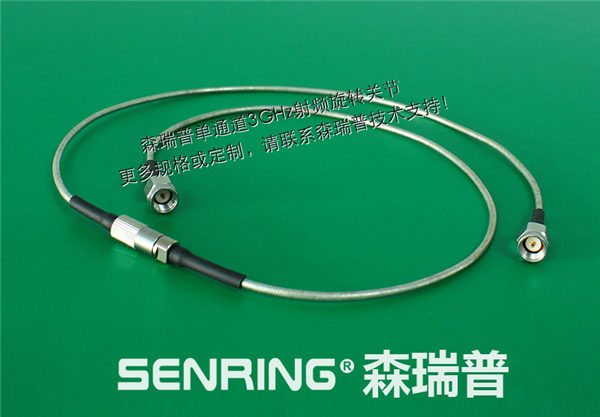

森瑞普單通道DC~3GHz同軸旋轉關節


森瑞普單通道DC~3GHz同軸旋轉關節
