                高溫熱電偶滑環

                Y系列高溫熱電偶滑環

                森瑞普Y系列高溫熱電偶滑環采用德國和日本進口的關鍵材料,可用于高溫環境360度旋轉傳輸電流和熱電偶信號,可長期在100~250℃高溫環境下穩定工作,主要用于熱滾筒、加熱裝置等高溫環境,經受過長期的復雜實地實踐考驗,傳輸性能穩定,質量過硬。

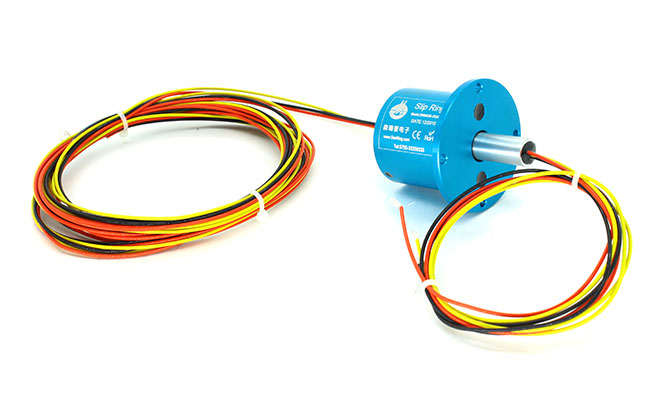

                1. Y系列高溫熱電偶滑環 image 1Y系列高溫熱電偶滑環 image 1

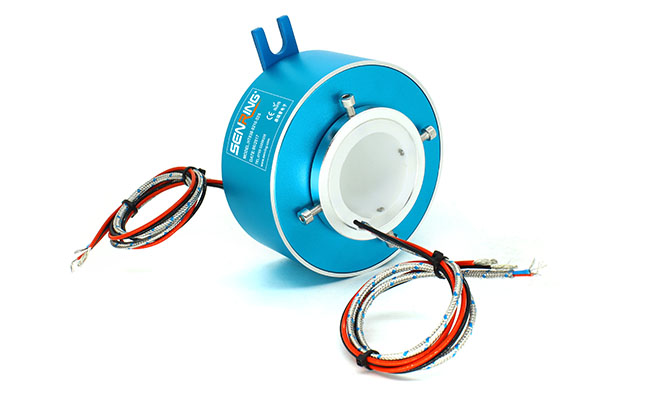

                2. Y系列高溫熱電偶滑環 image 2Y系列高溫熱電偶滑環 image 2
                3. Y系列高溫熱電偶滑環 image 3Y系列高溫熱電偶滑環 image 3
                特點
                可以在100~250℃高溫環境下穩定工作;
                可傳輸PT100與K型熱電偶等測溫信號,測溫精度小于0.1攝氏度;
                接觸點采用軍工級超硬金鍍層處理,保證極低電阻波動和超長工作壽命;
                具有低扭矩,低損耗、低電氣噪音、免維護等優點。
                型號列表
                型號 內徑(mm) 外徑(mm) 長度L(mm) 以下參數代碼請對照(上頁)圖紙標注部分
                A B C E F M
                Y1056 10 56 21.2+環數*2.8 6 6 12 68 3 M3
                Y2086 20 86 24+環數*4 8.5 9.5 19.5 110 4 M4
                Y3099 30 99 24+環數*4 8.5 9.5 19.5 122 4 M4
                Y4099 40 99 24+環數*4 8.5 9.5 19.5 122 4 M4
                Y50120 50 120 28+環數*4 8.5 9.5 19.5 144 4 M4
                Y60130 60 130 28+環數*4 9 9.5 19.5 156 4 M4
                Y70140 70 140 34+環數*4 9 9.5 19.5 160 4 M4
                Y80158 80 158 34+環數*4 12 12 26 192 5 M6
                Y100185 100 185 40+環數*4 12 12 26 218 5 M6
                Y120215 120 215 48+環數*4 15 12 26 248 5 M6
                Y150248 150 248 56+環數*5 16 12 26 280 5 M8
                Y180298 180 298 60+環數*5 16 15 35 332 6 M8
                Y200320 200 320 60+環數*5 16 15 35 350 6 M8
                Y250396 250 396 78+環數*5 16 15 35 420 6 M8
                Y300430 430 300 96+環數*6 25 15 35 464 6 M12

                “環數”定義:每路信號(2A或5A)為1環,N個信號通路為N*1環;PT100為3環,K型熱電偶為2環;每路10A電流為1環,每路20A電流則為2環,每路30A電流則為3環,以此類推。

                例如:2路信號為2環,2路10A電流為2環,1路20A電流為2環,2路20A電流為4環,1路30A電流為3環,2路30A電流為6環。

                技術規格參數
                機械技術指標
                參數 數值
                工作壽命 8000萬轉(參考值,視工作情況而定)
                額定轉速 250轉/分鐘
                工作溫度 -30℃∼80℃
                工作濕度 0~85%RH
                接觸材料 貴金屬:金-金
                轉動扭矩 0.1N.m;+0.03N.m/6路
                電氣技術指標
                參數 數值
                功率 信號
                額定電壓 0∼690VAC/VDC 0∼440VAC/VDC
                絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
                導線規格 AWG17#鍍銀鐵氟龍 AWG22#鍍銀鐵氟龍
                導線長度 標準長度150mm(可根據要求調整)
                動態電阻變化值 < 0.01Ω
                CE認證
                訂購型號說明
                  Y - 內徑(ID) 外徑(OD) - 電流路數 - 信號路數 - 工作溫度
                Y:Y系列高溫熱電偶滑環
                舉例說明
                10 56:內徑10mm,外徑56mm
                20 86:內徑20mm,外徑86mm
                30 99:內徑30mm,外徑99mm
                40 99:內徑40mm,外徑99mm
                50 119:內徑50mm,外徑119mm
                60 130:內徑50mm,外徑119mm
                70 140:內徑70mm,外徑140mm
                80 158:內徑80mm,外徑158mm
                100 185:內徑100mm,外徑185m
                舉例說明
                0210:2路10A電流
                0620:6路20A電流
                0830:8路30A電流
                舉例說明
                02S:表示2路信號
                06S:表示6路信號
                舉例說明
                120:120℃
                250:250℃
                舉例說明

                Y1056-06S-200:Y1056表示高溫熱電偶滑環(內徑10mm,外徑56mm),06S表示6路信號(可選熱電偶信號),200表示工作溫度可達200℃;

                Y3099-0210-02S-250:Y3099表示高溫熱電偶滑環(內徑30mm,外徑99mm),0210表示2路10A電流,02S表示2路信號(可選熱電偶信號),250表示工作溫度可達250℃。

                各環路導線色碼表
                環碼 色碼 環碼 色碼
                1 13 白黑
                2 14 白褐
                3 15 白紅
                4 16 白橙
                5 17 白黃
                6 18 白綠
                7 19 白藍
                8 20 白紫
                9 21 白灰
                10 22 黑紅
                11 粉紅 23 黑褐
                12 淺藍 24 透明
