K系列超薄扁平盤式滑環（厚度最薄15.8mm)

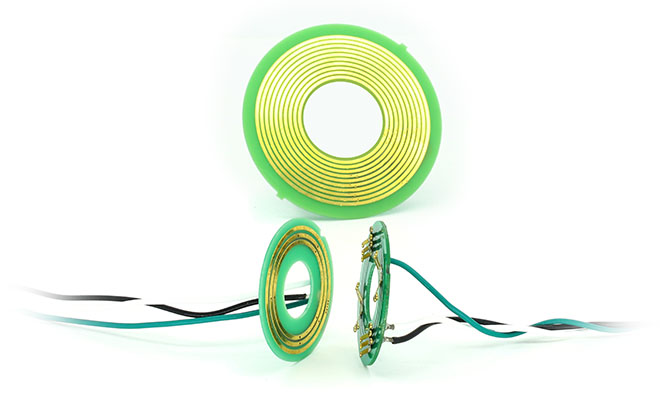

盤式滑環全稱超薄扁平盤式滑環，也叫餅狀滑環，厚度極薄，體積小巧。盤式滑環與過孔、帽式滑環的主要區別就是其超薄扁平結構，厚度最薄可達6mm，能滿足大部分需要限制直線間距、可以延伸橫向空間的設備中。SNK系列盤式滑環主要用于精密信號傳輸，也可以混合導電、傳輸USB、以太網、高清同軸信號等多種信號。目前已在雷達、衛星接收器、測試轉臺、電氣測試設備等精密設備中廣泛使用。盤式滑環采用特殊的真空灌注工藝，電刷采用貴金屬材料，具有高穩定性，從而保證優良的電氣傳輸性能和旋轉性能。
- 特點
- 一體化結構，體積小巧，厚度極?。ㄗ畋】蛇_15.8mm）；
- 采用纖維彈片電刷技術，在極低的摩擦力下保證接觸可靠；
- 極低接觸電阻，無摩擦碎片；
- 可以用于精密信號和電源的混可傳輸；
- 彈片觸點采用貴金屬，具有高穩定性，高可靠性。
型號列表
| 型號 | 內徑(mm) | 厚度(mm) | 環道數(路數) | |
| K212 |  |
12.7 | 20 | 2∼24 |
| K225 | |
25.4 | 22 | 2∼48 |
| K238 | |
38.1 | 30 | 2∼24 |
| K250 | |
50 | 30 | 2∼48 |
| K270 | |
70 | 30 | 2∼48 |
| K312 | |
12.7 | 15.8∼77.4 | 2∼24 |
| K325 | |
25.4 | 17.1∼91.9 | 2∼24 |
| K338 | |
38.1 | 17.1∼91.9 | 2∼24 |
| K350 | |
50 | 17.1∼91.9 | 2∼24 |
| K380 | |
80 | 18.2∼88.6 | 2∼24 |
*K系列超薄盤式滑環有多種孔徑、外徑、厚度規格等參數可選，如果沒找到適合您的產品型號， 需要定制滑環厚度、電流路數或者索求方案，請聯系森瑞普技術人員。
訂購型號說明
| K | - | 外形 | - | 內徑 | - | 電流路數 | - | 信號路數 | - | 產品等級代碼 |
超薄扁平
盤式滑環
盤式滑環
舉例說明
2：橫向擴展：
厚度不變，
外徑變
3：縱向擴展：
厚度可變,
外徑不變
2：橫向擴展：
厚度不變，
外徑變
3：縱向擴展：
厚度可變,
外徑不變
舉例說明
12:內徑12.7mm
25:內徑25.4mm
38:內徑38.1mm
50:內徑50mm
12:內徑12.7mm
25:內徑25.4mm
38:內徑38.1mm
50:內徑50mm
舉例說明
0610：表示6路10A電流
1230：表示12路30A電流
0610：表示6路10A電流
1230：表示12路30A電流
舉例說明
02S：2路信號
S代表信號線
08S：8路信號
S代表信號線
02S：2路信號
S代表信號線
08S：8路信號
S代表信號線
舉例說明
C：通用級（默認）
D：工業級
C：通用級（默認）
D：工業級
舉例說明
K212-02S：K表示超薄扁平盤式滑環，第一個“2”表示滑環外形為橫向擴展(厚度不變,外徑變化)，“12”表示滑環內徑為12.7mm，“02S”表示支持2路信號；
K350-0610-06S：K表示超薄扁平盤式滑環，“3”表示滑環外形為縱向擴展(厚度可變,外徑不變)，“50”表示滑環內徑為50mm，“0610”表示6路10A功率電流，“06S”表示支持6路信號；
各環路導線色碼表
| 環碼 | 色碼 | 環碼 | 色碼 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 紅 | 15 | 白紅 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黃 | 17 | 白黃 |
| 6 | 綠 | 18 | 白綠 |
| 7 | 藍 | 19 | 白藍 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑紅 |
| 11 | 粉紅 | 23 | 黑褐 |
| 12 | 淺藍 | 24 | 透明 |
