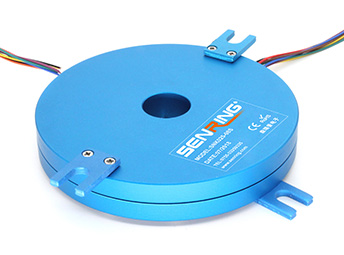

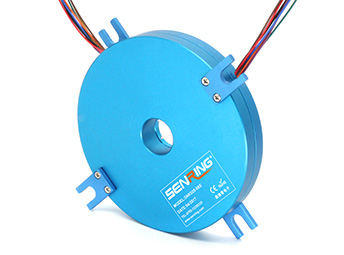

K212系列超薄PCB板滑環

厚度20mm

森瑞普K212系列盤式滑環是一種厚度非常薄的滑環，孔徑12.7mm，厚度20mm，外徑可選76mm~252mm多種規格。K212系列盤式滑環多用于安裝空間非常有限、對滑環厚度（高度）有嚴格限制，可以擴展橫向空間的設備中。盤式滑環采用特殊的真空灌注工藝，電刷采用貴金屬材料，具有高穩定性，從而保證優良的電氣傳輸性能和旋轉性能。與同類產品相比，森瑞普盤式滑環具有低扭矩、低磨損、低電氣噪音、超長壽命等主要特點，標準型號支持0~24路信號，或0~24路10A電流或0~12路20A電流。如果標準型號無法滿足您的需求

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

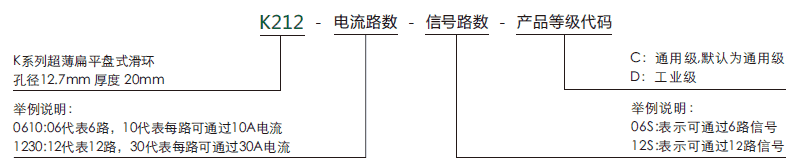

訂購型號說明

外形圖紙

標準型號列表

型號	信號或5A	10A	20A	外徑(mm)
K212-02S	2	0	0	76
K212-0210	0	2	0	76
K212-0210-02S	2	2	0	92
K212-0410	0	4	0	92
K212-06S	6	0	0	108
K212-0610	0	6	0	108
K212-0620	0	0	6	108
K212-0210-04S	4	2	0	108
K212-12S	12	0	0	156
K212-1210	0	12	0	156
K212-1220	0	0	12	156
K212-0610-06S	6	6	0	156
K212-0620-06S	6	0	6	156
K212-18S	18	0	0	204
K212-1810	0	18	0	204
K212-0610-12S	12	6	0	204
K212-1210-06S	6	12	0	204
K212-0810-10S	10	8	0	204
K212-24S	24	0	0	252
K212-2410	0	24	0	252
K212-0610-18S	18	6	0	252
K212-1210-12S	12	12	0	252

*注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1環20A 使用。如需定制內徑、外徑、厚度、電流路數、信號類型等，請聯系森瑞普技術人員。

k212系列滑環技術規格參數

機械技術指標
參數	數值
工作壽命(參考值)	參考產品選型等級
額定轉速	參考產品選型等級
溫度(環境范圍)	-30℃∼80℃
濕度(環境范圍)	0∼85% RH
接觸材料	參考產品選型等級
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
防護等級	IP51

電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG#17鍍銀鐵氟龍	AWG#22鍍銀鐵氟龍
導線長度	標準長度300mm (可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

k212產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C(通用級)	60RPM	300萬轉	貴金屬
D(工業級)	200RPM	1000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
