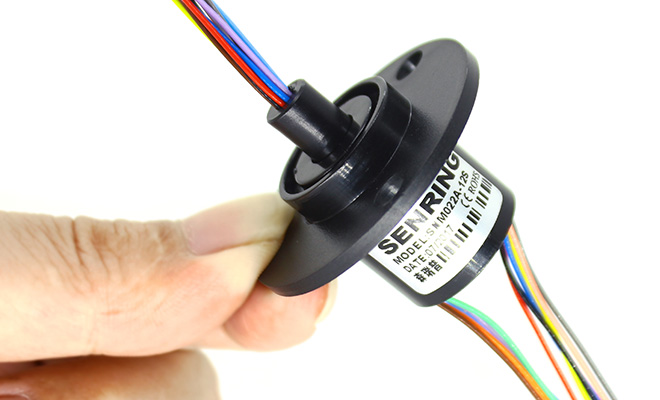

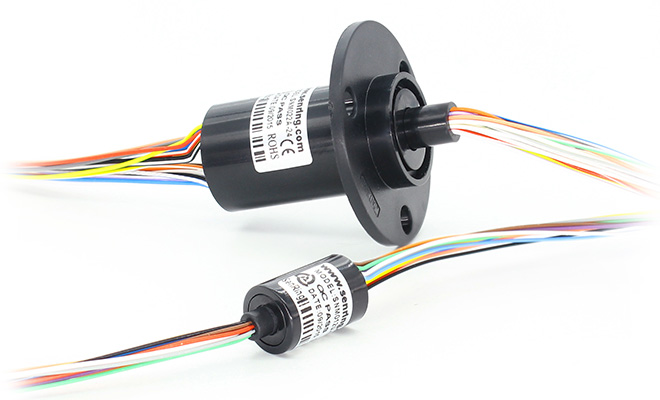

M系列微型帽式滑環

森瑞普M系列帽式導電滑環是專為需要360°旋轉導電或傳輸控制信號、數據以及視頻信號的中小型設備裝置設計的導電滑環產品。高速球、兒童智能玩具、舞臺燈、無人機、機器人等任何需要360°旋轉導電且對滑環尺寸有要求的設備均可使用森瑞普帽式滑環。

特點: 可以360°傳輸的信號：電流、圖形、視頻、高清信號、控制、網線、伺服電機等各種信號，支持多種信號、功率混合傳輸；; 接觸點采用軍工級超硬金鍍層處理，保證極低電阻波動和超長工作壽命；; 具有低扭矩，低損耗、低電氣噪音、免維護等優點；; 外徑最小可達6.5mm；; 一體化結構設計，安裝方便。

型號列表

訂購型號說明

主體外徑

法蘭樣式

線路數

電流范圍

M：微型帽式滑環

舉例說明（OD：外徑）：
065: OD 6.5mm , 079: OD 7.9mm , 125: OD 12.5mm
155: OD 15.5mm , 220: OD 22mm , 250: OD 25mm
300: OD 30mm

F:A:表示A型法蘭，C：表示C型法蘭，若不寫，則表示無法蘭

舉例說明
04: 4路，06: 6路，08: 8路
12: 12路，18: 18路，24: 24路
56: 56路

各型號均有默認電流，
若不寫，則表示默認
舉例說明
05: 0~5A,10: 0~10A
15: 0~15A,30: 0~30A
50: 0~50A

舉例說明

以“M065-08”為例，“M”表示帽式滑環，“065”表示外徑6.5mm，無法蘭 ,“08”表示電流通路為8路，默認電流(1A);

以“M125A-12”為例，“M”表示帽式滑環，“125”表示外徑12.5mm，"A"表示A型法蘭,“12”表示電流通路為12路，電流范圍：0~2A（默認為0~2A）;

以“M155C-0605”為例，“M”表示帽式滑環，“155”表示外徑為15.5mm，“C”表示C型法蘭，“0605”表示6路,每路5A電流。

各環路導線色碼表
