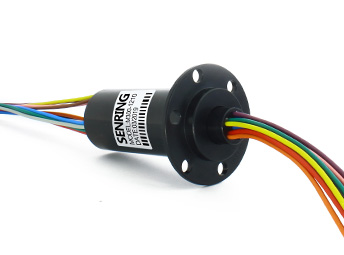

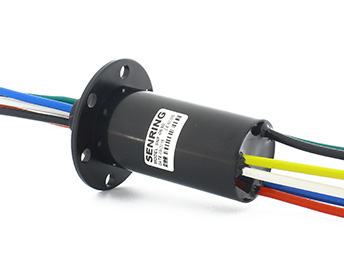

M300系列大電流滑環

主體外徑：30mm , 2~6路（30A/50A）大電流

森瑞普M300是大電流+信號帽式滑環,結構緊湊，專門針對消費電子，小型風力發電機、舞臺燈行業研發制作的一款產品，核心工藝采用金-金接觸點，保證了穩定性和使用壽命。旋轉端導線和靜止端導線對應使用多色彩色導線，更加便于接線操作。導電環采用90度角V行槽設計，讓接觸面更多，讓旋轉更順暢，力矩更低和動態電阻更低的特點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 尺寸小巧，電流大；; 滑環主體外徑30毫米，支持2~6路30~50A超大電流; 扭矩非常小，小于0.06N.m；; 可用于電磁爐、餐桌等要求過大電流，又要求滑環尺寸小的設備中；; 標準化產品，有庫存；; 安裝方便，A型法蘭安裝。

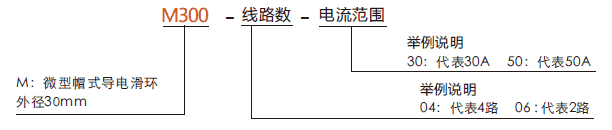

訂購型號說明

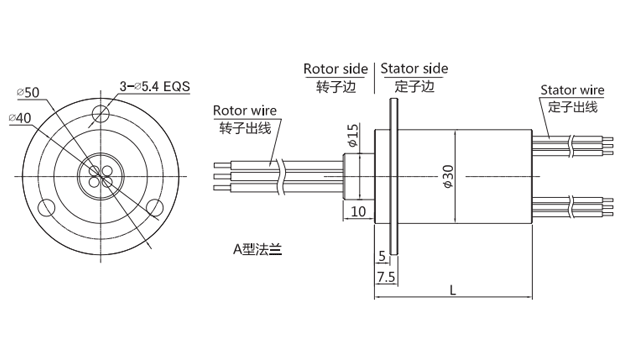

外形圖紙

標準型號列表

型號	線路（芯）數	每路最大電流	導線規格	長度L(mm)
M300-0430	4	30A	鍍銀鐵氟龍AWG12#	50
M300-0250	2	50A	鍍銀鐵氟龍AWG12#*2	50
M300-0630	6	30A	鍍銀鐵氟龍AWG12#	65.7
M300-1210	12	10A	鍍銀鐵氟龍AWG17#	74
M300-2405	24	5A	鍍銀鐵氟龍AWG22#	74

m300系列滑環技術規格參數

機械技術指標
工作壽命	1000萬轉參考值（按工作情況而定）
額定轉速	250轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	金/金
殼體材料	金屬
轉動扭矩	0.05N.m+0.01N.m/6路

電氣技術指標
參數	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥300MΩ/500VDC	≥300MΩ/500VDC
導線規格	AWG12#鍍銀鐵氟龍	AWG12#鍍銀鐵氟龍;
導線長度	標準長度150mm（可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
防護等級	IP51
