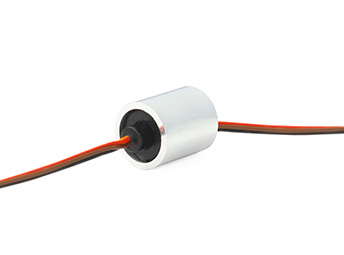

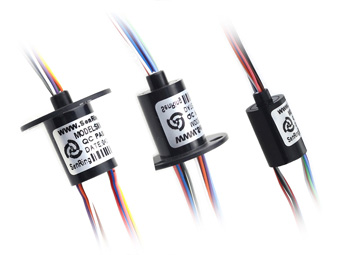

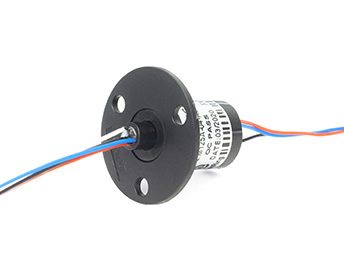

M125系列帽式滑環

主體外徑：12.5mm , 2~18線（1.5A/5A）電流/信號

森瑞普M125系列360度旋轉導電帽式滑環，滑環主體外徑12.5mm，長度13.5毫米到23.5毫米可選，專門針對小型消費電子研發的一款微型帽式滑環。M125系列帽式核心工藝采用金-金接觸點，保證了穩定性和使用壽命。旋轉端導線和靜止端導線對應使用24色彩色導線，更加便于接線操作。導電環采用90度角V行槽設計，讓接觸面更多，讓旋轉更順暢，力矩更低和動態電阻更低的特點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 滑環外徑 12.5mm，長度: 13.5毫米~23.5毫米；; 標準型號的防護等級為IP51；; 標準型號支持2~18路信號(每路2A)，可定制其它電流大??；; 扭矩非常?。翰怀^0.06N.m；; 標準化產品，有庫存；; 一體化結構設計，安裝方便；

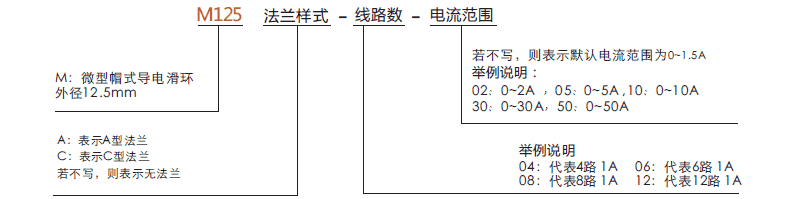

訂購型號說明

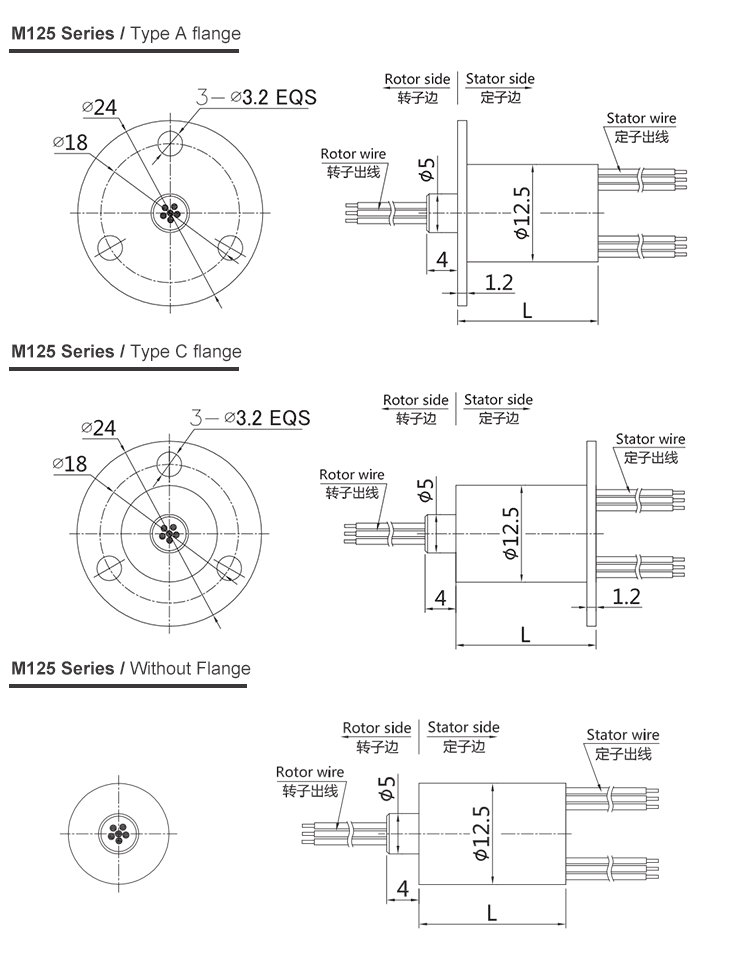

外形圖紙

標準型號列表

型號	線路（芯）數	每路最大電流	導線規格	長度L(mm)
M125-06	6	1.5A	鍍銀鐵氟龍AWG30#	13.5
M125-12	12	1.5A	鍍銀鐵氟龍AWG30#	18.2
M125-18	18	1.5A	鍍銀鐵氟龍AWG30#	23.5
M125-0205	2	5A	鍍銀鐵氟龍AWG22#	13.5
M125-0305	3	5A	鍍銀鐵氟龍AWG22#	18.2
M125-0405	4	5A	鍍銀鐵氟龍AWG22#	18.2

m125系列滑環技術規格參數

機械技術指標
工作壽命	參考值1000萬轉（按情況定）
額定轉速	150轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	金/金
殼體材料	塑料
轉動扭矩	0.05N.m+0.01N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥300MΩ/300VDC	≥300MΩ/300VDC
導線規格	參考選型表格	參考選型表格
導線長度	標準長度150mm （可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
