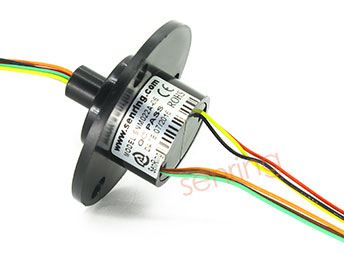

M220系列帽式滑環

主體外徑：22mm , 2~36路（2A/5A/10A/30A）電流/信號

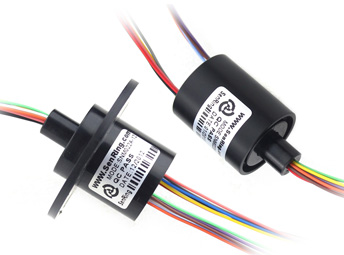

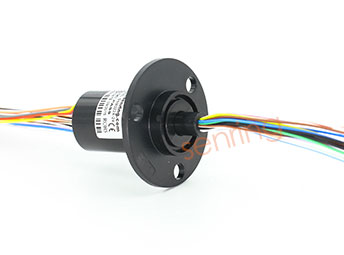

森瑞普M220系列滑環外徑尺寸為22毫米，滑環長度有19、26、33、40、57.3毫米多種規格，有6路、8路、12路、18路、24路、36路多種標準型號，可選2~36路，A型法蘭和U型法蘭兩種安裝方式。該系列滑環體積小，結構緊湊，是森瑞普電子專門針對消費電子，安防行業、舞臺燈行業以及國防、軍用、研究所等非民用領域研發制作的一款產品。旋轉端導線和靜止端導線對應使用24色彩色導線，更加便于接線操作。導電環采用90度角V行槽設計，讓接觸面更多，讓旋轉更順暢，力矩更低和動態電阻更低的特點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

訂購型號說明

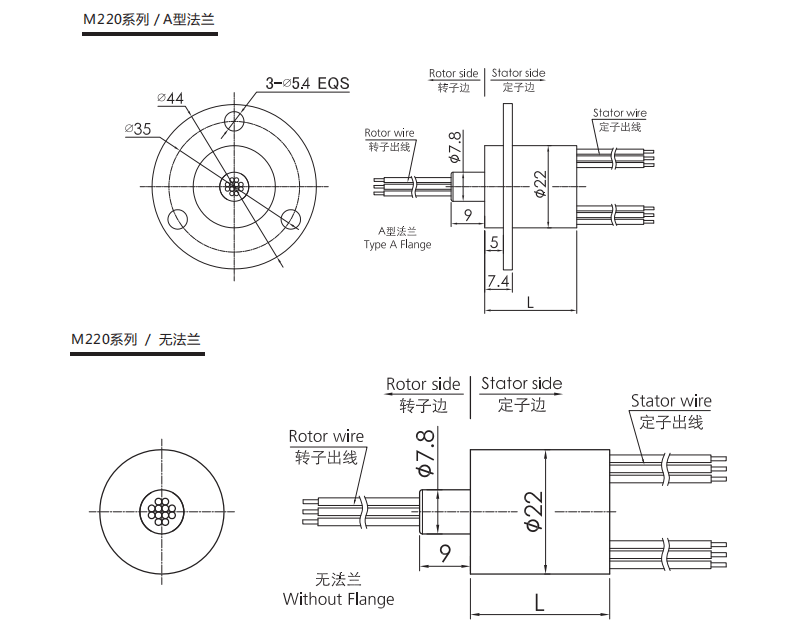

外形圖紙

標準型號列表

型號	線路（芯）數	每路最大電流	導線規格	長度L(mm)
M220-06	6	2A	鍍銀鐵氟龍AWG26#	19
M220-12	12	2A	鍍銀鐵氟龍AWG26#	26
M220-18	18	2A	鍍銀鐵氟龍AWG26#	33
M220-24	24	2A	鍍銀鐵氟龍AWG26#	40
M220-36	36	2A	鍍銀鐵氟龍AWG26#	54.5
M220-0605	6	5A	鍍銀鐵氟龍AWG22#	40
M220-0805	8	5A	鍍銀鐵氟龍AWG22#	40
M220-1205	12	5A	鍍銀鐵氟龍AWG22#	40
M220-0210	2	10A	鍍銀鐵氟龍AWG17#	26
M220-0310	3	10A	鍍銀鐵氟龍AWG17#	33
M220-0410	4	10A	鍍銀鐵氟龍AWG17#	40
M220-0230	2	30A	鍍銀鐵氟龍AWG12#	45
M220-0330	3	30A	鍍銀鐵氟龍AWG12#	45
M220-0205-12S	2路5A+12路信號		5A&AWG22#,信號&AWG26#	40
M220-0305-12S	3路5A+12路信號		5A&AWG22#,信號&AWG26#	40
M220-0605-06S	6路5A+6路信號		5A&AWG22#,信號&AWG26#	40
M220-0210-12S	2路10A+12路信號		10A&AWG17#,信號&AWG26#	40
M220-0310-06S	3路10A+6路信號		10A&AWG17#,信號&AWG26#	40
M220-0320-04S	3路20A+4路信號		20A&AWG14#,信號&AWG26#	40
M220-0410-04S	4路10A+4路信號		10A&AWG17#,信號&AWG26#	40

m220系列滑環技術規格參數

機械技術指標
工作壽命	1000萬轉參考值（按工作情況而定）
額定轉速	250轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	金/金
殼體材料	塑料
轉動扭矩	0.05N.m+0.01N.m/6路

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥300MΩ/300VDC	≥300MΩ/300VDC
導線規格	參考選型表格	參考選型表格
導線長度	標準長度150mm（可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
防護等級	IP51
