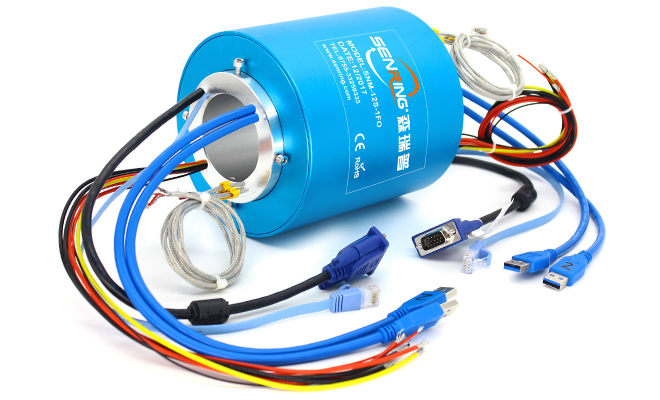

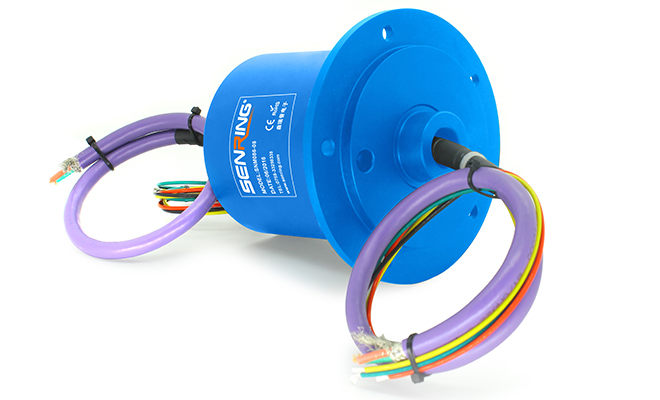

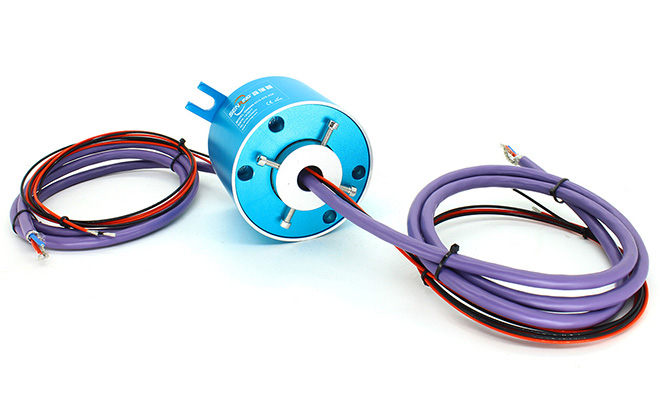

強、弱電多種信號組合(定制)滑環

森瑞普B系列強弱電信號滑環，屬于定制滑環類別，可以定制CanBus、Profibus、RS-232、USB、千兆以太網、同軸射頻信號、VGA等各種工業總線信號滑環的集合，是森瑞普為了滿足那些需要通過一個滑環同時360°無錯傳輸多種信號的裝置研發一款產品。擁有獨立的設計發明專利，該系列滑環的性價比高、傳輸速率高、性能穩定。接觸部分采用稀有金屬+鍍硬金處理工藝，滑環的超長耐磨和抗氧化特性，有效確保了滑環超長的使用壽命。

特點: 可以無錯傳輸高速率數據；; 可穩定傳輸RS-232、RS-485、RS-422、VGA等各種信號；; 可無錯傳輸Profibus、LonWorks、CanBus、DeviceNet、ControlNet等各種總線信號；; 可混合傳輸USB、HDMI、千兆以太網、光纖、VGA、DVI、同軸射頻（高頻）等信號；; 可穩定傳輸以太網(10M / 100M / 1000M BaseT)數據；

型號列表

型號#	規格書(PDF)	內徑(mm)	外徑(mm)	最大線路數	最大電壓	弱電信號類型（可選）
BM056		實心無孔	56mm	2~36路	240VAC/DC	100M/1000M網線（以太網）信號、Profibus、CanBus、Device Net、RS485、RS422、RS232、Control Net、VGA、USB 2.0、HDMI、同軸電纜信號、伺服電機編碼器信號、工業以太網Ethernet總線數據、HD-SDI高清信號、射頻信號等
BM099		實心無孔	99mm	2~120路	440VAC/DC
BH1286		12.7mm	86mm	2~96路	440VAC/DC
BH2599		25.4mm	99mm	2~96路	690VAC/DC
BH38119		38.1mm	119mm	2~168路	690VAC/DC
BH50130		50mm	130mm	2~96路	440VAC/DC

訂購型號說明

外形尺寸

電流路數

信號路數

弱電信號路數

B：強弱電信號滑環

舉例說明
M056:M表示滑環實心無孔，056表示外徑56mm
H1286:H表示滑環中間通孔，1286表示孔徑12.7mm外徑86mm

舉例說明:
0610：06表示6路，10表示10A
1230：12表示12路，30表示30A

舉例說明
02E：代表兩組千兆網線(總路數18路)
代表三組USB2.0線(總路數15路)
更多弱電信號路數及說明詳見下表

舉例說明:
06S：06表示6路，S代表信號線
12S：12表示12路，S代表信號線

弱電信號類型代碼:

F - 100兆網線信號（10, 100 BaseT Ethernet） - RJ45 (4通路)

E - 1000兆網線信號（1000 BaseT Ethernet） - RJ45 (9通路)

P - Profibus總線信號（Profibus - 4-Pin D-Sub） (4通路)

C - CanBus總線信號（CanBus - 4-Pin D-Sub） (4通路)

D - Device Net - 5 Pin Micro Change (5通路)

T - Control Net - 75 Ω BNC (4通路)

V - VGA (9通路)

H - HDMI (19通路)

U - USB 2.0 (5通路)

Q - 同軸電纜信號（Coax - 75 Ω BNC）(2通路)

R - RS485通信線(3通路)

R1 - RS422通信線(3通路)

R2 - RS232通信線(3通路)

B - 伺服電機編碼器信號（8通路）

E1 - 工業以太網Ethernet總線數據（9）

舉例說明

BM056-0610-02U：強弱電信號滑環，共有16通道，實心無孔，外徑56mm,6路每路10A電流+2組USB2.0信號;

BH50130-0410-02U-03E-01C：強弱電信號滑環，共有45個通路，通孔內徑為50mm，外徑130mm，4路10A電流，2組USB2.0,3組千兆以太網，1組CanBus總線；

提示：如對滑環孔徑、外徑、長度、信號類型、出線方式、線長等有特殊要求，請聯系我們。

各環路導線色碼表

環碼	色碼	環碼	色碼
1	黑	13	白黑
2	褐	14	白褐
3	紅	15	白紅
4	橙	16	白橙
5	黃	17	白黃
6	綠	18	白綠
7	藍	19	白藍
8	紫	20	白紫
9	灰	21	白灰
10	白	22	黑紅
11	粉紅	23	黑褐
12	淺藍	24	透明
