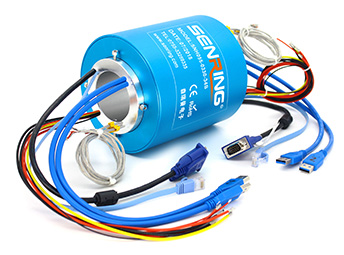

BH1286系列強弱電信號滑環

產品特點

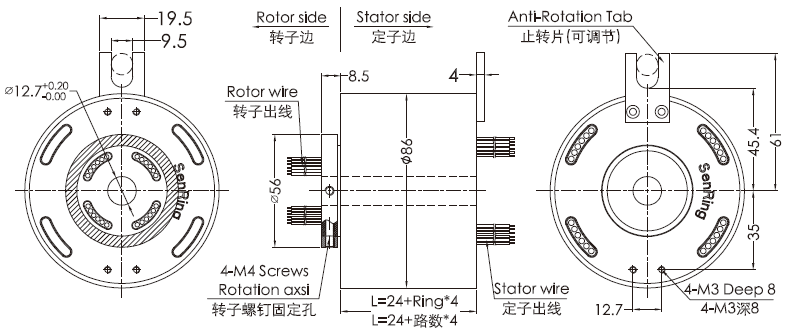

孔徑：12.7mm，外徑86mm，最大線路數96路；

可以無錯傳輸高速率數據；

穩定傳輸RS-232、RS-485、RS-422、VGA等各種信號；

穩定傳輸Profibus、LonWorks、CanBus、DeviceNet、ControlNet等各種總線信號；

混合傳輸USB、HDMI、千兆以太網、光纖、VGA、DVI、同軸射頻（高頻）等信號；

穩定傳輸以太網(10M / 100M / 1000M BaseT)數據；

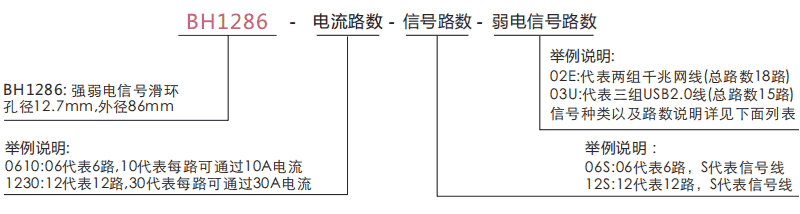

F - 100兆網線信號（10, 100 BaseT Ethernet） - RJ45 (4通路)

E - 1000兆網線信號（1000 BaseT Ethernet） - RJ45 (9通路)

P - Profibus總線信號（Profibus - 4-Pin D-Sub） (4通路)

C - CanBus總線信號（CanBus - 4-Pin D-Sub） (4通路)

D - Device Net - 5 Pin Micro Change (5通路)

T - Control Net - 75 Ω BNC (4通路)

V - VGA (9通路)

H - HDMI (19通路)

U - USB 2.0 (5通路)

Q - 同軸電纜信號（Coax - 75 Ω BNC）(2通路)

R - RS485通信線(3通路)

R1 - RS422通信線(5通路)

R2 - RS232通信線(10通路)

C - CanBus總線信號（CanBus - 4-Pin D-Sub） (4通路)

B - 伺服編碼器信號（8通路）

E1 - 工業以太網Ethernet總線數據（9）

通路數	2~96路(取決于訂購型號)
電壓范圍	0∼440 VDC/VAC
外殼材質	鋁合金
工作壽命	>8000萬轉(視工作轉速、環境而定)
動態電阻變化值	<10mΩ
耐壓強度	800VDC@50Hz
絕緣強度	1000MΩ@600VDC
工作溫度	-40℃ ∼ 80℃
防震級別	MIL-STD-810E
材料	RoHS 認證

電流	信號(2A),10A/每路
最高轉速	連續旋轉250轉/分鐘，間歇旋轉1000轉/分鐘
扭矩	0.1N.m;+0.03N.m/6路
接觸材料	貴金屬:金-金
電阻值	<20mΩ毫歐 (AWG16#,300mm)
導線規格	UL Teflon@Awg22,Awg16
導線線長	300mm
防護等級	IP51
工作濕度	10% ∼ 85% RH
CE 認證	是
