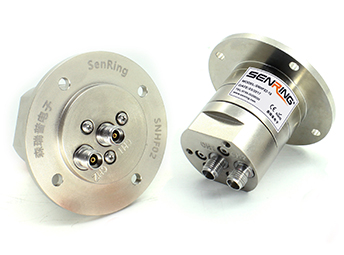

- 產品特點
- 同軸射頻通道：2通道；
- 傳輸頻率范圍：DC~18GHz+DC~4.5GHz；
- 優越的插入損耗與電壓駐波比；
- 適用用于車載云臺、船載云臺、雷達、吊艙、微波天線測試臺；
- 360度旋轉并穩定傳輸高頻同軸信號；
- 一體化結構設計，安裝方便；

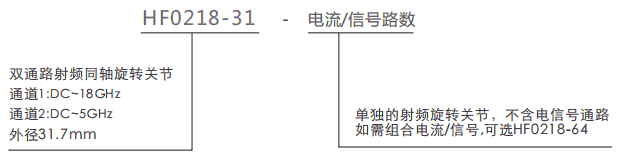

訂購型號說明
外形圖紙
hf0218-31系列滑環技術規格參數
| 技術指標 | ||
| 第一通道 | 第二通道 | |
| 接口類型 | SMA 母頭 (50歐姆) | SMA 母頭 (50歐姆) |
| 類型 | I 型直通 | I 型直通 |
| 工作頻率范圍 | DC to 18 GHz | DC to 4 GHz |
| 峰值功率(最大值) | 3000瓦 | 3000瓦 |
| 平均功率(最大值) | 50 W @ 18 GHz | 50 W @ 4 GHz |
| 駐波比(最大值) | 1.2 @ 0 - 4 GHz 1.5 @ 4 - 18 GHz |
1.4 @ 0 - 2 GHz 2.5 @ 2 - 4 GHz |
| 駐波比360度變化 (最大值) |
0.04 | 0.36 |
| 插入損耗(最大值) | 0.08 dB @ 4 GHz 0.48 dB @ 18 GHz |
0.48 dB @ 2 GHz 0.98 dB @ 4 GHz |
| 插損360度變化 (最大值) |
0.05 dB | 0.25 dB |
| 相位360度變化 (最大值) |
1 ° | 2 ° |
| 隔離度 | 60 dB | |
| 機械與環境參數 | |||
| 轉動速度(最大值) | 50RPM | ||
| 啟動力矩(最大值) | 5牛·厘米 | ||
| 溫度 (環境范圍) | -40 to +70℃ (操作環境) | ||
| -50 to +70℃ (儲藏環境) | |||
| 防護等級 | IP 60 per EN 60529 | ||
| 使用壽命(最小值) | 1000萬轉 | ||
| 轉動力矩(最大值) | 5牛·厘米 | ||
| 濕度(環境范圍) | 85% (操作環境) | ||
| 95% (儲藏環境) | |||
| 絕緣材料 | 聚四氟乙烯 | ||
