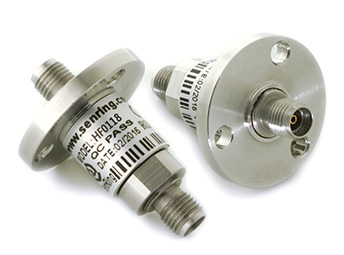

- 產品特點
- 高頻通道：1通道；
- 傳輸頻率范圍：DC~18GHz；
- 優越的插入損耗與電壓駐波比；
- 適用用于車載云臺、船載云臺、雷達、吊艙、微波天線測試臺；
- 360度旋轉并穩定傳輸高頻同軸信號；
- 一體化結構設計，安裝方便；

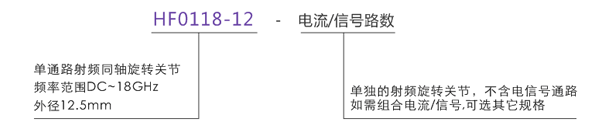

訂購型號說明
外形圖紙
hf0118-12系列滑環技術規格參數
| 接口類型 | SMA 母頭–SMA 母頭(50歐姆) |
| 工作頻率范圍 | DC to 18 Ghz |
| 駐波比(最大值) | 1.3@DC to 10 GHz 1.4@DC to 18 GHz |
| 駐波比360度變化 (最大值) |
0.05 |
| 峰值功率(最大值) | 3000W |
| 轉動速度(最大值) | 250RPM |
| 啟動力矩(最大值) | 0.5牛·厘米 |
| 接口軸向荷載 (最大值) |
±0.1牛 |
| 絕緣材料 | 聚四氟乙烯 |
| 溫度(環境范圍) | -55 to +85℃ (操作環境) -55 to +85℃ (儲存環境) |
| 濕度(環境范圍) | 95% (操作環境) 85% (儲藏環境) |
| 類型 | I型直通 |
| 相位360度變化 (最大值) |
1° |
| 插入損耗(最大值) | 0.25 dB @ DC to 10 GHz 0.30 dB @10 to 18 GHz |
| 插損360度變化 (最大值) |
0.05 dB |
| 平均功率(最大值) | 500 W @1 GHz 200 W @6GHz 100 W @12 GHz 30 W @18GHz |
| 使用壽命(參考值) | 100萬轉 |
| 轉動力矩(最大值) | 0.5 牛·厘米 |
| 接口徑向荷載 (最大值) |
±0.1牛 |
| 防護等級 | IP 40 acc. EN 60529 |
