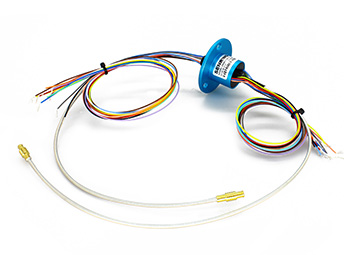

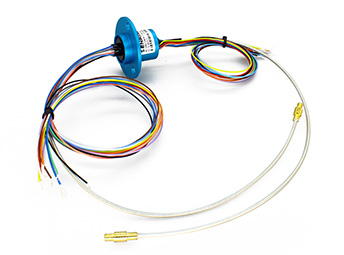

- 產品特點
- 接口類型：同軸電纜RG405，可以配SMA，MCX，MMCX等接頭；
- 360度旋轉并穩定傳輸1路同軸旋轉射頻信號；
- 可混合傳送1~12路電流/信號；
- 可通過DC~3GHz同軸信號；
- 優越的插入損耗與電壓駐波比；
- 適用用于衛星天線、車載、雷達、微波天線測試臺等領域；

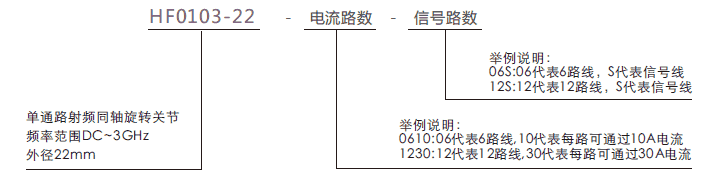

訂購型號說明
外形圖紙
標準型號列表
| 型號# | 射頻通道數 | 工作頻率范圍 | 10A電流路數 | 2A信號路數 | L長度 |
| HF0103-22-06 | 1通路 | DC∼3GHz | 0 | 06路 | 25.5mm |
| HF0103-22-12 | 1通路 | DC∼3GHz | 0 | 12路 | 25.5mm |
hf0103-22系列滑環技術規格參數
| 接口類型 | 同軸電纜RG405 (可以配SMA，MCX，MMCX等接頭) |
| 工作頻率范圍 | DC to 3 Ghz |
| 駐波比(最大值) | 1.7@DC to 3 GHz |
| 駐波比360度變化 (最大值) |
0.05 |
| 峰值功率(最大值) | 500W |
| 轉動速度(最大值) | 50RPM |
| 啟動力矩(最大值) | 0.5牛·厘米 |
| 接口軸向荷載 (最大值) |
±0.1牛 |
| 絕緣材料 | 聚四氟乙烯 |
| 溫度(環境范圍) | -55 to +85℃ (操作環境) -55 to +85℃ (儲存環境) |
| 類型 | I型直通 |
| 相位360度變化 (最大值) |
1° |
| 插入損耗(最大值) | 0.25 dB @ DC to 1.5 GHz / 0.30 dB @10 to 3 GHz |
| 插損360度變化 (最大值) |
0.05 dB |
| 平均功率(最大值) | 200 W @1.5 GHz 150 W @3GHz |
| 使用壽命(參考值) | 100萬轉 |
| 轉動力矩(最大值) | 0.5 牛·厘米 |
| 接口徑向荷載 (最大值) |
±0.1牛 |
| 防護等級 | IP 40 acc. EN 60529 |
| 濕度(環境范圍) | 95% (操作環境) 85% (儲藏環境) |
| 機械技術指標 | |
| 工作壽命(參考值) | 1000萬轉 |
| 最高轉速 | 250轉/分鐘 |
| 溫度(環境范圍) | -30℃∼80℃ |
| 濕度(環境范圍) | 0∼85% RH |
| 接觸材料 | 金/金 |
| 殼體材料 | 塑料 |
| 轉動扭矩 | 0.05N.m+0.01N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | ||
| 參數 | 功率 | 信號 |
| 額定電壓 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 導線規格 | AWG#26鍍銀鐵氟龍 | |
| 導線長度 | 標準長度200mm (可根據要求調整） |
|
| 絕緣強度 | 300VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
