- 產品特點
- 可以無錯傳輸高速率高頻（同軸射頻）信號；
- 支持1路DC~50GHz高頻（同軸射頻）通道；
- 優越的插入損耗與電壓駐波比；
- 適用用于衛星天線、車載、雷達、微波天線測試臺等領域；

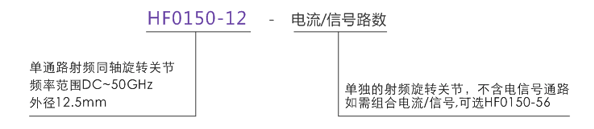

訂購型號說明

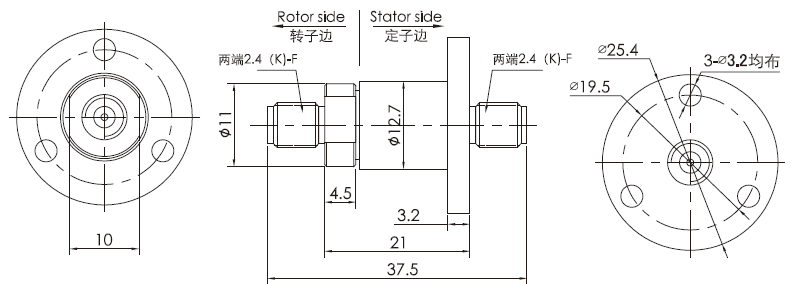

外形圖紙
hf0150-12系列滑環技術規格參數
| 接口類型 | 2.4mm 母頭–2.4mm 母頭(50歐姆) |
| 工作頻率范圍 | DC to 50 Ghz |
| 駐波比(最大值) | 1.3@DC to 10 Ghz 1.4@10 to 26.5GHz 1.7@26.5 to 50GHz |
| 駐波比360度變化 (最大值) |
0.05@ DC to 26.5 GHz 0.2 @ 26.5 to 50 GHz |
| 峰值功率(最大值) | 3000W |
| 轉動速度(最大值) | 50RPM |
| 啟動力矩(最大值) | 0.5牛·厘米 |
| 接口軸向荷載 (最大值) |
±0.1牛 |
| 絕緣材料 | 聚四氟乙烯 |
| 溫度(環境范圍) | -55 to +85℃ (操作環境) -55 to +85℃ (儲存環境) |
| 濕度(環境范圍) | 95% (操作環境) 85% (儲藏環境) |
| 類型 | I型直通 |
| 相位360度變化 (最大值) |
1°@DC to 26.5 GHz 2°@26.5 to 50 GHz |
| 插入損耗(最大值) | 0.30 dB @ DC to 10 GHz 0.50 dB @10 to 26.5GHz 0.90 dB @26.5 to 50GHz |
| 插損360度變化 (最大值) |
0.1 dB |
| 平均功率(最大值) | 50 W @1 GHz 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| 使用壽命(參考值) | 100萬轉 |
| 轉動力矩 (最大值) |
0.5 牛·厘米 |
| 接口徑向荷載 (最大值) |
±0.1牛 |
| 防護等級 | IP 40 acc. EN 60529 |
