                高頻/微波/射頻旋轉關節

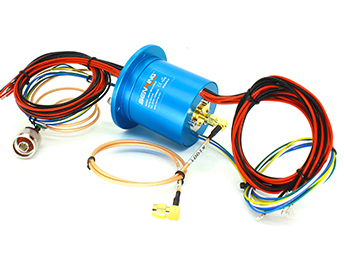

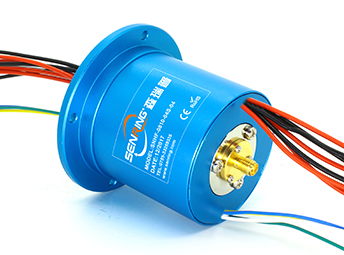

                HF0118-86系列射頻旋轉關節

                單通道,頻率范圍DC~18GHz,主體外徑86mm

                森瑞普HF0118-86系列射頻旋轉關節是一款單通道射頻旋轉關節,頻率范圍為DC到18GHz,兩端接頭為SMA-K,最大轉速為100RPM。HF0118-86是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品,可混合1~96路電流或信號通路。

                安裝方式 產品手冊 3D模型 技術支持

                在線咨詢
                產品特點
                可以無錯傳輸高速率高頻(同軸射頻)信號;
                支持1路DC~18GHz高頻(同軸射頻)通道;
                可混合1~96路功率/信號通道;
                優越的插入損耗與電壓駐波比;
                適用用于衛星天線、車載、雷達、微波天線測試臺等領域;
                訂購型號說明

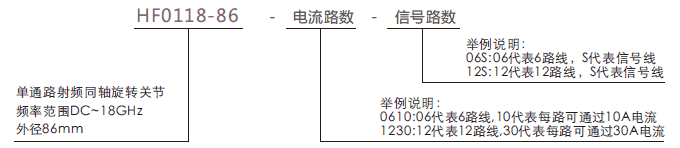

                hf0118-86HF0118-86系列射頻旋轉關節系列滑環特點
                外形圖紙

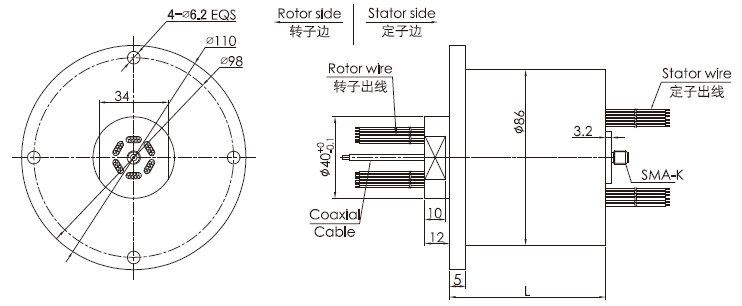

                hf0118-86HF0118-86系列射頻旋轉關節 系列滑環外形圖紙
                標準型號列表
                型號# 射頻通道數 工作頻率范圍 10A電流路數 2A信號路數 L長度
                HF0118-86-0610 1通路 DC∼18GHz 6 0 48
                HF0118-86-06S 1通路 DC∼18GHz 0 6 48
                HF0118-86-0610-06S 1通路 DC∼18GHz 6 6 72
                HF0118-86-1210 1通路 DC∼18GHz 12 0 72
                HF0118-86-12S 1通路 DC∼18GHz 0 12 72
                HF0118-86-0610-12S 1通路 DC∼18GHz 6 12 96
                HF0118-86-1810 1通路 DC∼18GHz 18 0 96
                HF0118-86-18S 1通路 DC∼18GHz 0 18 96
                HF0118-86-0610-18S 1通路 DC∼18GHz 6 18 120
                HF0118-86-1210-12S 1通路 DC∼18GHz 12 12 120
                HF0118-86-2410 1通路 DC∼18GHz 24 0 120
                HF0118-86-24S 1通路 DC∼18GHz 0 24 120
                HF0118-86-0610-30S 1通路 DC∼18GHz 6 30 168
                HF0118-86-1210-24S 1通路 DC∼18GHz 12 24 168
                HF0118-86-3610 1通路 DC∼18GHz 36 0 168
                HF0118-86-36S 1通路 DC∼18GHz 0 36 168
                HF0118-86-0610-42S 1通路 DC∼18GHz 6 42 216
                HF0118-86-1210-36S 1通路 DC∼18GHz 12 36 216
                HF0118-86-2410-24S 1通路 DC∼18GHz 24 24 216
                HF0118-86-4810 1通路 DC∼18GHz 48 0 216
                HF0118-86-48S 1通路 DC∼18GHz 0 48 216
                HF0118-86-2410-36S 1通路 DC∼18GHz 24 36 264
                HF0118-86-6010 1通路 DC∼18GHz 60 0 264
                HF0118-86-60S 1通路 DC∼18GHz 0 60 264
                HF0118-86-2410-48S 1通路 DC∼18GHz 24 48 312
                HF0118-86-7210 1通路 DC∼18GHz 72 0 312
                HF0118-86-72S 1通路 DC∼18GHz 0 72 312
                HF0118-86-96S 1通路 DC∼18GHz 0 96 360
                HF0118-86-120S 1通路 DC∼18GHz 0 120 408
                hf0118-86系列滑環技術規格參數
                接口類型 SMA 母頭–SMA 母頭(50歐姆)
                工作頻率范圍 DC to 18 Ghz
                駐波比(最大值) 1.3@DC to 10 GHz
                1.4@DC to 18 GHz
                駐波比360度變化
                (最大值)
                0.05
                峰值功率(最大值) 3000W
                轉動速度(最大值) 50RPM
                啟動力矩(最大值) 0.5牛·厘米
                接口軸向荷載
                (最大值)
                ±0.1牛
                絕緣材料 聚四氟乙烯
                溫度(環境范圍) -55 to +85℃ (操作環境)
                -55 to +85℃ (儲存環境)
                濕度(環境范圍) 95% (操作環境)
                85% (儲藏環境)
                類型 I型直通
                相位360度變化
                (最大值)
                插入損耗(最大值) 0.25 dB @ DC to 10 GHz
                0.30 dB @10 to 18 GHz
                插損360度變化
                (最大值)
                0.05 dB
                平均功率(最大值) 500 W @1 GHz
                200 W @6GHz
                100 W @12 GHz
                30 W @18GHz
                轉動力矩(最大值) 0.5 牛·厘米
                接口徑向荷載
                (最大值)
                ±0.1牛
                防護等級 IP 40 acc. EN 60529


                機械技術指標
                溫度(環境范圍) -30℃∼80℃
                濕度(環境范圍) 0∼85% RH
                接觸材料 金/金
                殼體材料 鋁合金
                轉動扭矩 0.05N.m+0.01N.m/6路
                防護等級 IP51
                電氣技術指標
                參數 功率 信號
                額定電壓 0∼440VAC/VDC 0∼240VAC/VDC
                絕緣電阻 ≥500MΩ/500VDC ≥300MΩ/300VDC
                導線規格 AWG#17鍍銀鐵氟龍 AWG#22鍍銀鐵氟龍
                導線長度 標準長度250mm(可按要求調整)
                絕緣強度 500VAC@50Hz,60s
                動態電阻變化值 < 0.01Ω
