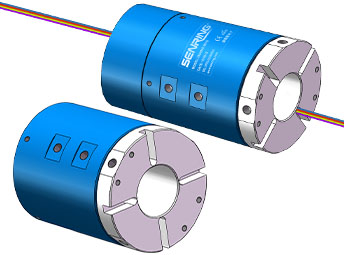

- 產品特點

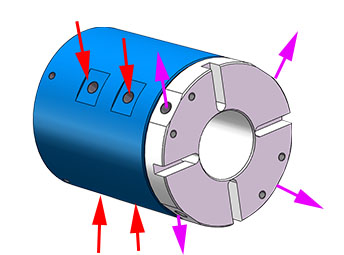

- 4個進氣和4個出氣通路;
- 可選純氣滑環,也可以混合功率動力線、信號線、以太網、編碼器線、控制線、電磁閥、感應線等;
- 標準為過孔安裝形式,可定制法蘭等其他安裝方式;
- 能通過的介質有: 壓縮空氣、氮氣、化學混合氣體、冷卻水、熱水、飲料等。
訂購型號說明

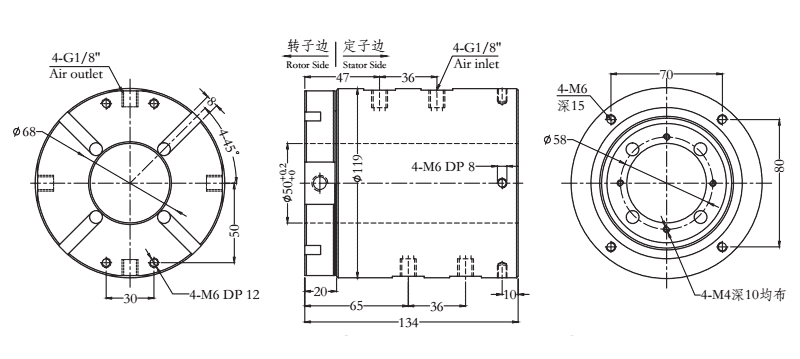

外形圖紙

標準型號列表
型號 | 氣管數量 | 接口尺寸 | 可適應氣管 |
3504006 | 4進4出 | G1/8" | 6∼8mm |

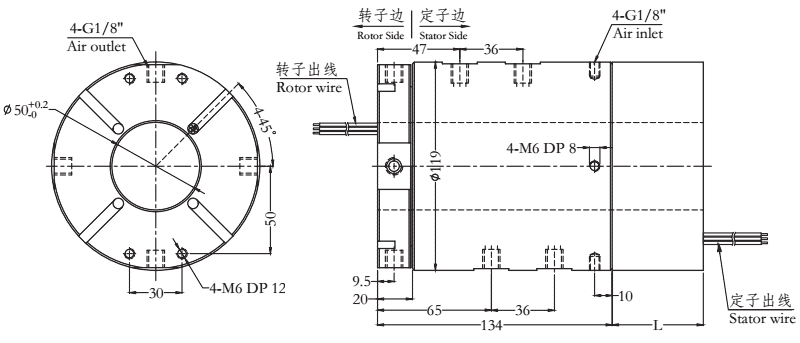

外形圖紙

標準型號列表
型號 | 氣管數量 | 接口尺寸 | 可適應氣管 | 電流(10A)路數 | 信號(5A)路數 | L長度(mm) |
3504006-0605 | 4進4出 | G1/8" | 6∼8mm | 0 | 6 | 52 |
3504006-0610 | 4進4出 | G1/8" | 6∼8mm | 0 | 6 | 52 |
3504006-1205 | 4進4出 | G1/8" | 6∼8mm | 0 | 12 | 74 |
3504006-1210 | 4進4出 | G1/8" | 6∼8mm | 12 | 0 | 74 |
3504006-1805 | 4進4出 | G1/8" | 6∼8mm | 0 | 18 | 100 |
3504006-1810 | 4進4出 | G1/8" | 6∼8mm | 18 | 0 | 100 |
3504006-2405 | 4進4出 | G1/8" | 6∼8mm | 0 | 24 | 124 |
3504006-2410 | 4進4出 | G1/8" | 6∼8mm | 24 | 0 | 124 |
*注:10A和信號(5A)可以任意組合,詳情請咨詢森瑞普技術人員。
3504006系列滑環技術規格參數
氣滑環技術指標 |
氣管數量 | 4進4出 |
氣管大小 | G1/8"牙 支持6∼8mm氣管 |
機械技術指標 | |
參數 | 數值 |
工作壽命 | 參考產品等級表 |
最高轉速 | 參考產品等級表 |
工作溫度 | -30℃∼80℃ |
工作濕度 | 0∼85% RH |
接觸材料 | 貴金屬接觸 |
殼體材料 | 鋁合金 |
最大壓力 | 正壓:1Mpa,真空:-90kPa | |
扭矩 | <0.2N.m | |
電氣技術指標 | ||
參數 | 數值 | |
功率 | 信號 | |
額定電壓 | 0∼440VAC/VDC | 0∼440VAC/VDC |
絕緣電阻 | <500MΩ/300VDC | <500MΩ/300VDC |
導線規格 | AWG17#鍍銀鐵氟龍 | AWG22#鍍銀鐵氟龍 |
導線長度 | 標準長度250mm(可根據要求調整) | |
絕緣強度 | 500VAC@50Hz,6s | |
動態電阻變化值 | <0.01Ω | |
防護等級 | IP51 |
3504006產品等級
產品等級代號 | 最高轉速 | 工作壽命 | 型號舉例 |
C(通用級) | 連續200RPM,間歇1000RPM | 1000萬轉 | 3504006-C |
D(工業級,默認不寫) | 連續250RPM,間歇1500RPM | 2000萬轉 | 3504006 或者 3504006-D |
