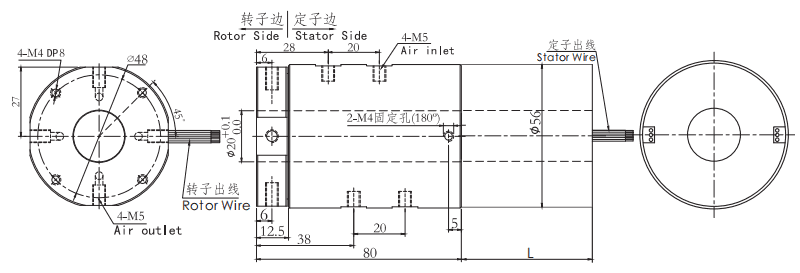

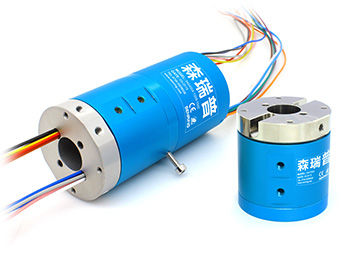

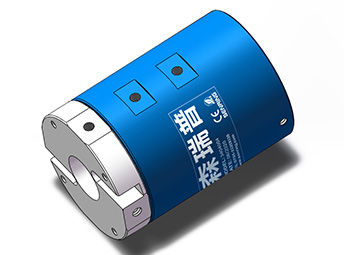

3404004孔徑20mm 4通路電氣滑環

產品特點

可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；

標準為法蘭安裝形式，可定制空心軸安裝；

能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

型號	氣管數量	接口尺寸	可適應氣管
3404004	4進4出	M5	4∼6mm

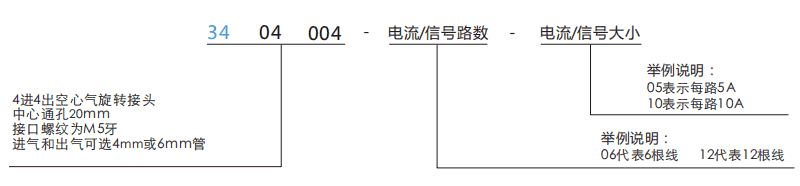

型號	氣管數量	接口尺寸	可適應氣管	電流(10A)路數	電流(5A)路數	L長度(mm)
3404004-0605	4進4出	M5	4∼6mm	0	6	34.5
3404004-0610	4進4出	M5	4∼6mm	6	0	34.5
3404004-1205	4進4出	M5	4∼6mm	0	12	52.5
3404004-1210	4進4出	M5	4∼6mm	12	0	52.5

*注：10A和信號（5A）可以任意組合，詳情請咨詢森瑞普技術人員。

旋轉接頭技術指標

氣管數量	4進4出
氣管大小	M5牙 支持(4∼6mm氣管)
機械技術指標
參數	數值
工作壽命	參考產品等級表
最高轉速	參考產品等級表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.4N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3404004-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	2000萬轉	3404004或者 3404004-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
