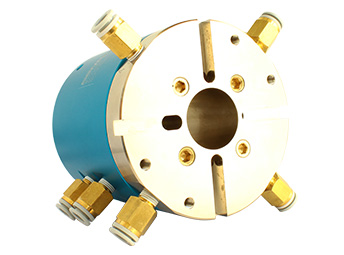

3304006中空30mm氣電滑環

產品特點

可選純氣滑環，也可以混合電源線、信號線、以太網、控制線、電磁閥、感應線等組成氣電一體滑環；

氣電滑環中心有30通孔，可以穿旋轉軸；

能通過的介質有: 壓縮空氣、氮氣、化學混合氣體、冷卻水等。

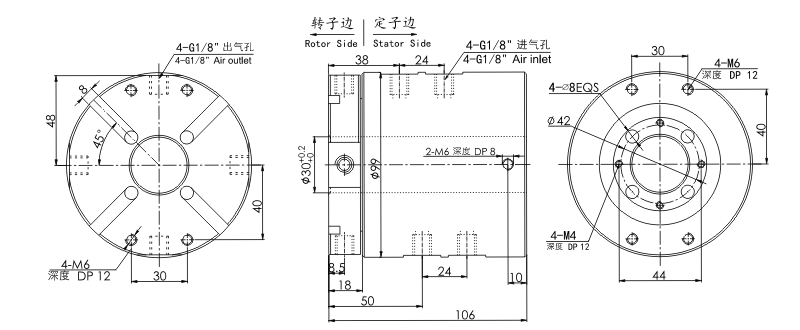

型號	氣管數量	接口尺寸	可適應氣管
3304006	4進4出	G1/8"	6∼8mm

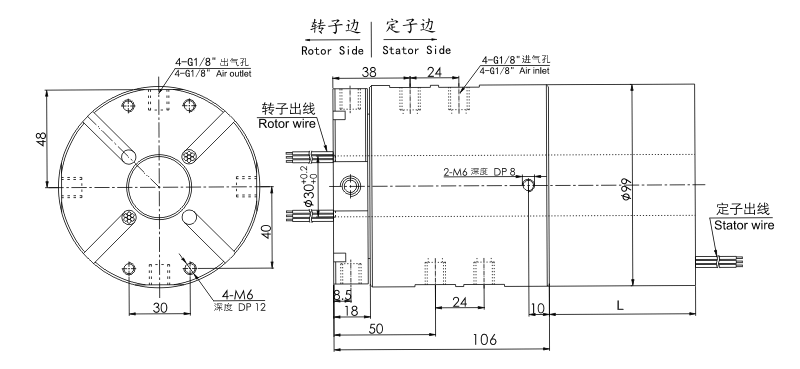

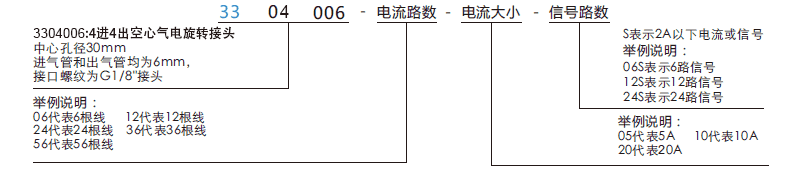

型號	氣管數量	接口尺寸	可適應氣管	電流(10A)路數	信號(2A)路數	L長度(mm)
3304006-0605	4進4出	G1/8"	6∼8mm	0	6	48
3304006-0610	4進4出	G1/8"	6∼8mm	6	0	48
3304006-1205	4進4出	G1/8"	6∼8mm	0	12	72
3304006-1210	4進4出	G1/8"	6∼8mm	12	0	72
3304006-1805	4進4出	G1/8"	6∼8mm	0	18	96
3304006-1810	4進4出	G1/8"	6∼8mm	18	0	96
3304006-2405	4進4出	G1/8"	6∼8mm	0	24	120
3304006-2410	4進4出	G1/8"	6∼8mm	24	0	120

氣管數量	4進4出
氣管大小	G1/8"牙 支持(6∼8mm氣管)
機械技術指標
參數	數值
工作壽命	參考產品等級表
最高轉速	參考產品等級表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	<0.85N.m
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	<500MΩ/300VDC	<500MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，6s
動態電阻變化值	<0.01Ω
防護等級	IP51

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3304006-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	2000萬轉	3304006 或者 3304006-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
