H0724系列微型過孔滑環

孔徑：7mm ，外徑：24mm

H0724系列是一款微型孔徑過孔導電滑環，孔徑7mm(適用任何孔徑≤7mm的旋轉裝置)，外徑為 24mm?？蛇x2線、3線、4線、6線、8線、10線、12線0~2A規格，可以穩定傳輸0~2A信號，可用于任意旋轉軸小于等于7mm且需要360°旋轉導電或傳輸各種信號的裝置。歡迎索取3D結構模型，或者外形圖紙。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

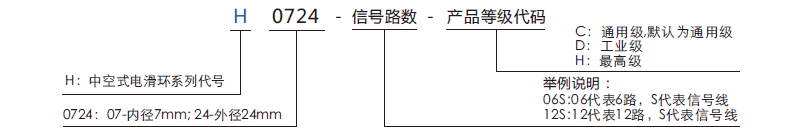

訂購型號說明

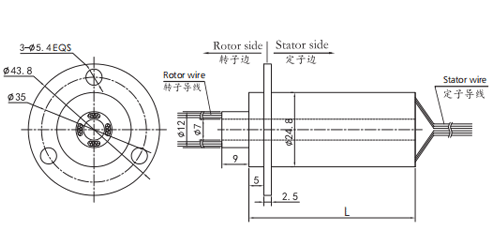

外形圖紙

標準型號列表

型號	線路數（信號或0-2A）	長度L(mm)
H0724-02S	2線	27mm
H0724-03S	3線	27mm
H0724-04S	4線	27mm
H0724-06S	6線	27mm
H0724-08S	8線	27mm
H0724-10S	10線	27mm
H0724-12S	12線	27mm

h0724系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.05N.m+0.02N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥500MΩ/500VDC	≥500MΩ/500VDC
導線規格	AWG28#鍍銀鐵氟龍	AWG28#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h0724產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
