                過孔導電滑環

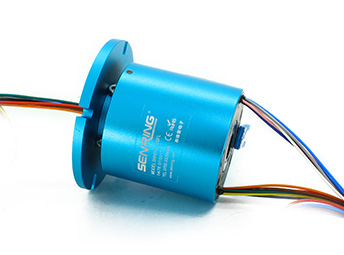

                H1256F系列小過孔滑環(法蘭安裝)

                孔徑:12.7mm ,外徑:56mm

                H1256F系列過孔導電滑環轉子帶安裝法蘭,孔徑12.7mm(適用任何孔徑≤12.7mm的旋轉裝置),外徑為 56mm??梢苑€定傳輸2到8通路0~2A電流或信號,可用于任意需要360°旋轉導電或傳輸各種信號的裝置。

                安裝方式 產品手冊 3D模型 技術支持

                在線咨詢
                產品特點
                采用先進的貴金屬簇刷式多點接觸,在極低的摩擦力下保證接觸可靠;
                可穩定傳輸0~10A電流/信號;
                通路數從2~48路多種標準規格;
                孔徑12.7mm,外徑56mm;
                轉子端法蘭安裝;
                一體化結構設計,安裝方便。

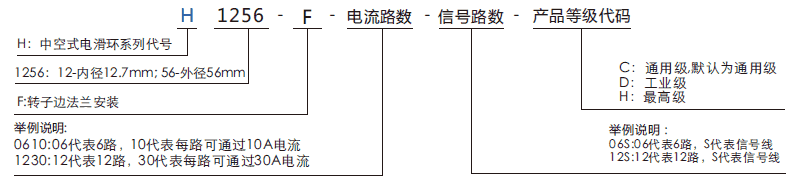

                訂購型號說明
                h1256fH1256F系列小過孔滑環(法蘭安裝)系列滑環特點
                外形圖紙
                h1256fH1256F系列小過孔滑環(法蘭安裝) 系列滑環外形圖紙
                標準型號列表
                型號 線路數 長度L(mm) 型號 線路數 長度L(mm)
                10A 信號或0-5A 10A 信號或0-5A
                H1256F-02S 0 2 27 H1256F-1010-08S 10 8 71.5
                H1256F-0210 2 0 27 H1256F-1210-06S 12 6 71.5
                H1256F-03S 0 3 30 H1256F-1410-04S 14 4 71.5
                H1256F-0310 3 0 30 H1256F-1610-02S 16 2 71.5
                H1256F-06S 0 6 38 H1256F-24S 0 24 88.5
                H1256F-0210-04S 2 4 38 H1256F-0410-20S 4 20 88.5
                H1256F-0410-02S 4 2 38 H1256F-0610-18S 6 18 88.5
                H1256F-0610 6 0 38 H1256F-1210-12S 12 12 88.5
                H1256F-12S 0 12 55 H1256F-1810-06S 18 6 88.5
                H1256F-0210-10S 2 10 55 H1256F-2410 24 0 88.5
                H1256F-0310-09S 3 9 55 H1256F-30S 0 30 104
                H1256F-0610-06S 6 6 55 H1256F-0210-28S 2 28 104
                H1256F-0810-04S 8 4 55 H1256F-0410-24S 4 26 104
                H1256F-1010-02S 10 2 55 H1256F-0610-24S 6 24 104
                H1256F-1210 12 0 55 H1256F-36S 0 36 122
                H1256F-18S 0 18 71.5 H1256F-0410-32S 4 32 122
                H1256F-0210-16S 2 16 71.5 H1256F-0610-30S 6 30 122
                H1256F-0410-14S 4 14 71.5 H1256F-42S 0 42 140
                H1256F-0610-12S 6 12 71.5 H1256F-0410-38S 4 38 140
                H1256F-0810-10S 8 10 71.5 H1256F-48S 0 48 156

                *注:N個2A電流環并起來可做1路N*10A電流使用,比如:2環2A并起來可做1路4A使用;

                h1256f系列滑環技術規格參數
                機械技術指標
                工作壽命 參考產品等級選型表
                額定轉速 參考產品等級選型表
                工作溫度 -30℃∼80℃
                工作濕度 0∼85% RH
                接觸材料 參考產品等級選型表
                殼體材料 鋁合金
                轉動扭矩 0.1N.m+0.03N.m/6路
                防護等級 IP51
                電氣技術指標
                參數 功率 信號
                額定電壓 0∼440VAC/VDC 0∼440VAC/VDC
                絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
                導線規格 AWG17#鍍銀鐵氟龍 AWG22#鍍銀鐵氟龍
                導線長度 標準長度300mm
                (可根據要求調整)
                絕緣強度 800VAC@50Hz,60s
                動態電阻變化值 < 0.01Ω
                h1256f產品等級
                產品等級代號 最高轉速 工作壽命 接觸材料
                C(通用級) 250RPM 2000萬轉 貴金屬
                D(工業級) 600RPM 8000萬轉 鍍金-鍍金
                H(高端級) 1000RPM 1.5億轉 金合金
                提示:參數僅供參考,視實際工況、安裝方式和工作環境等有關。
