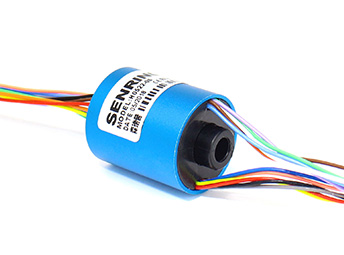

H0522（孔徑5mm）微型過孔導電滑環

孔徑：5mm ，外徑：22mm

森瑞普H0522系列是一款微型孔徑過孔導電滑環，過孔直徑5mm(適用任何孔徑≤5mm的旋轉裝置)，外徑為 22mm。H0522系列是一個小孔徑小電流微型整體式結構的精密導電裝置，可以穩定傳輸5A電流（倍率*5A）或2A信號，可用于LED舞臺燈、可旋轉LED戶外照明燈、智能家居安防機器人系統、可旋轉LED壁燈、智能機器人等各種需要360°旋轉導電或傳輸各種控制信號的裝置。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 支持每路信號(2A)、電流（5A，可選做倍率*5A，如10A/每路）；; 內徑5mm，外徑22mm；; 額定轉速：250RPM；; 標準型號支持2~4路（每路10A）電流或2~24信號(每路2A)信號，可定制更多通路數；; 接觸材料采用貴金屬+超硬鍍金處理；; 電阻波動小，接觸電阻小，保證優良的傳輸性能；

訂購型號說明

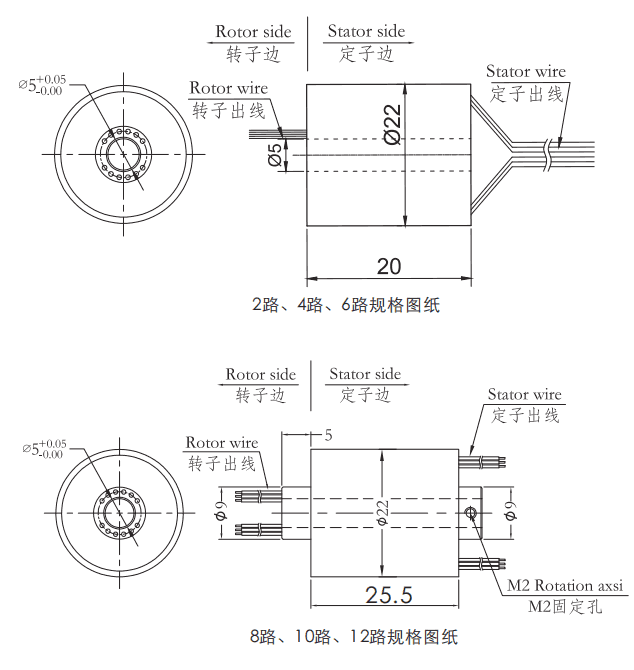

外形圖紙

標準型號列表

型號	線路數（信號或0-2A）	長度L(mm)
H0522-06	6	20
H0522-12	12	25.5

h0522系列滑環技術規格參數

機械技術指標
工作壽命	2000萬轉（參考值，視工作環境而定）
額定轉速	250RPM
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金/工業塑料
轉動扭矩	0.05N.m+0.02N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥500MΩ/500VDC	≥500MΩ/500VDC
導線規格	AWG28#鍍銀鐵氟龍	AWG28#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h0522產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
