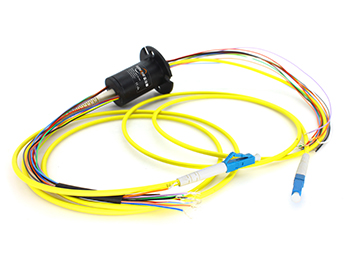

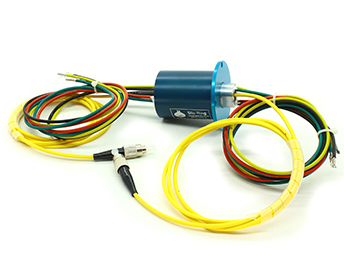

- 產品特點
- 可傳輸單路或多路光纖信號 ,多路旋轉;
- 光纖接頭可選 FC、SC、ST、SMA或LC (PC an d APC)等
- 可混合傳輸動力電源,控制信號 ,儀表及計算機自動控制所需的微電量信號 ;
- 可與傳統的電滑環配合使用,作成光電混合匯流環,傳送功率和高速數據;
- 無接觸,無摩擦,壽命長,可達1億轉(單芯2-3億轉以上);
- 安全可靠,無泄密,無電磁干擾,可以遠距離傳輸;

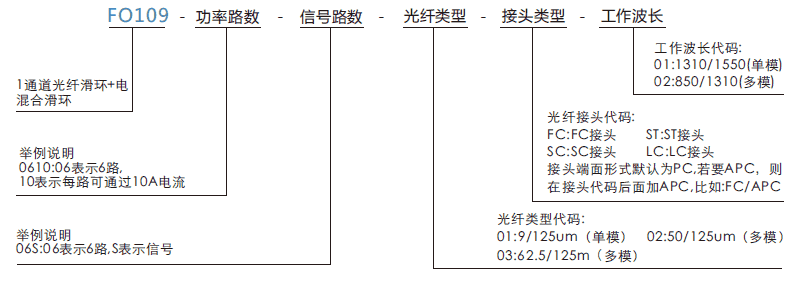

訂購型號說明

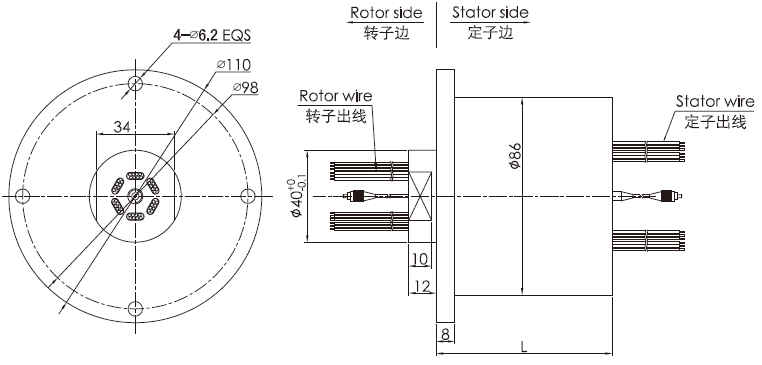

外形圖紙
標準型號列表
FO109系列1通道光纖+電混合滑環選型表 | ||||
型號 | 光纖通道 | 功率線路數(10A) | 信號路數(2A/5A) | 長度L(mm) |
FO109-02S | 1 | 0 | 2 | 32 |
FO109-0210 | 1 | 2 | 0 | 32 |
FO109-03S | 1 | 0 | 3 | 36 |
FO109-0310 | 1 | 3 | 0 | 36 |
FO109-06S | 1 | 0 | 6 | 48 |
FO109-0210-04S | 1 | 2 | 4 | 48 |
FO109-0410-02S | 1 | 4 | 2 | 48 |
FO109-0610 | 1 | 6 | 0 | 48 |
FO109-12S | 1 | 0 | 12 | 72 |
FO109-0210-10S | 1 | 2 | 10 | 72 |
FO109-0310-09S | 1 | 3 | 9 | 72 |
FO109-0610-06S | 1 | 6 | 6 | 72 |
FO109-0810-04S | 1 | 8 | 4 | 72 |
FO109-1010-02S | 1 | 10 | 2 | 72 |
FO109-1210 |
1 | 12 | 0 | 72 |
FO109-18S |
1 | 0 | 18 | 96 |
FO109-0210-16S |
1 | 2 | 16 | 96 |
FO109-0410-14S | 1 | 4 | 14 | 96 |
FO109-0610-12S | 1 | 6 | 12 | 96 |
FO109-0810-10S | 1 | 8 | 10 | 96 |
FO109-1010-08S | 1 | 10 | 8 | 96 |
FO109-1210-06S | 1 | 12 | 6 | 96 |
FO109-1410-04S | 1 | 14 | 4 | 96 |
FO109-1610-02S | 1 | 16 | 2 | 96 |
FO109-24S | 1 | 0 | 24 | 120 |
FO109-0410-20S |
1 | 4 | 20 | 120 |
FO109-0610-18S |
1 | 6 | 18 | 120 |
FO109-1210--12S | 1 | 12 | 12 | 120 |
FO109-1810-06S | 1 | 18 | 6 | 120 |
FO109-2410 | 1 | 24 | 0 | 120 |
FO109-30S | 1 | 0 | 30 | 144 |
FO109-0610-24S | 1 | 6 | 24 | 144 |
FO109-1210-18S | 1 | 12 | 18 | 144 |
FO109-1810-12S | 1 | 18 | 12 | 144 |
FO109-2410-06S | 1 | 24 | 6 | 144 |
FO109-3010 | 1 | 30 | 0 | 144 |
FO109-36S | 1 | 0 | 36 | 168 |
FO109-0610-30S | 1 | 6 | 30 | 168 |
FO109-1210-24S |
1 | 12 | 24 | 168 |
FO109-3610 |
1 | 36 | 0 | 168 |
FO109-42S |
1 | 0 | 42 | 192 |
FO109-0610-36S |
1 | 6 | 36 | 192 |
FO109-1210-30S |
1 | 12 | 30 | 192 |
FO109-48S |
1 | 0 | 48 | 216 |
FO109-0610-42S |
1 | 6 | 42 | 216 |
FO109-0910-39S |
1 | 9 | 39 | 216 |
FO109-1210-36S |
1 | 12 | 36 | 216 |
FO109-1810-30S |
1 | 18 | 30 | 216 |
FO109-2410-24S |
1 | 24 | 24 | 216 |
FO109-60S |
1 | 0 | 60 | 264 |
FO109-0610-54S |
1 | 6 | 54 | 264 |
FO109-0910-51S |
1 | 9 | 51 | 264 |
FO109-1210-48S |
1 | 12 | 48 | 264 |
FO109-72S |
1 | 0 | 72 | 312 |
fo109系列滑環技術規格參數
指標名稱 \ 類型 | 單模(SM) | 多模(MM) |
帶寬(nm) | ±50 | |
最大插入損耗,23℃(dB) | 1.2 | 0.7 |
插入損耗波動(dB) | ≤0.6 | ≤0.4 |
回波損耗(dB) | ≥55(不含接頭) | ≥40(不含接頭) |
最大輸入功率(W) | 0.5 | |
最高轉速(rpm) | 400 | |
預估壽命 | >2億轉 | |
工作溫度(℃) | -20∼60 | |
貯存溫度(℃) | -50∼85 |
參數 | 數值 | |
功率 | 信號 | |
額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
絕緣電阻 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
導線規格 | AWG17#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
導線長度 | 標準長度300mm(可據要求調整) | |
絕緣強度 | 500VAC@50Hz,60s | |
動態電阻變化值 | <0.01Ω |
機械技術指標 | |
參數 | 數值 |
工作壽命 | 8000萬轉(參考值,視工作環境而定) |
額定轉速 | 250RPM |
工作溫度 | -20℃~60℃ |
工作濕度 | 0~85% RH |
接觸材料 | 金-金 |
殼體材料 | 鋁合金 |
轉動扭矩 | 0.1N.m (+0.03N.m/6路) |
防護等級 | IP51 |
