                FO系列光纖滑環(光電旋轉接頭)

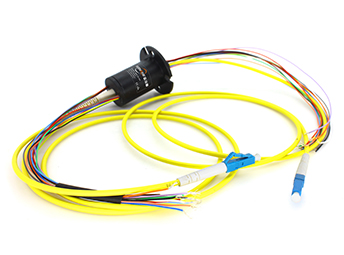

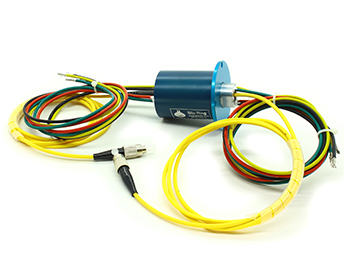

                FO108系列1通道光電混合滑環光纖旋轉接頭

                1310nm/1550nm

                森瑞普FO108系列光電混合旋轉接頭,1路光纖(支持單模/多模)+12路或者24路信號在進行360度無限制旋轉的時候無損傳輸數據。特別適合應用在需要無限制的,連續或斷續旋轉,同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所,能改善機械性能,簡化系統操作,避免因活動關節的旋轉對出光纖的損害。

                安裝方式 產品手冊 3D模型 技術支持

                在線咨詢
                產品特點
                支持1路光纖(支持單模/多模)+最多72路信號;
                波長:1310nm;
                插入損耗小,轉速高;
                無接觸、無摩擦,壽命長,可達1億轉以上(單芯2-3億轉以上);
                體積小、重量輕,密封等級高;
                光纖傳遞信號,無泄密,無電磁干擾;可以遠距離傳輸。

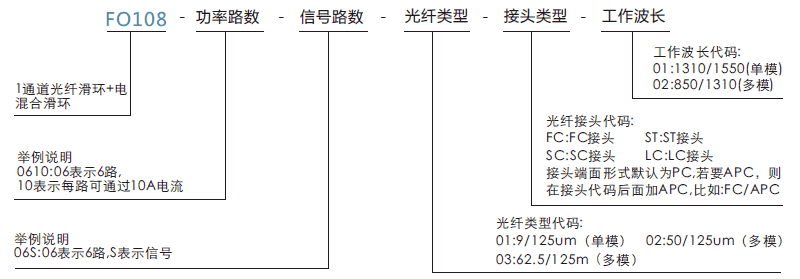

                訂購型號說明
                fo108FO108系列1通道光電混合滑環光纖旋轉接頭系列滑環特點

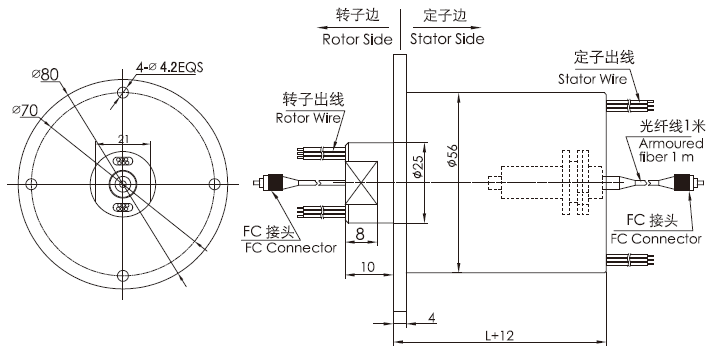

                外形圖紙
                fo108FO108系列1通道光電混合滑環光纖旋轉接頭 系列滑環外形圖紙
                標準型號列表
                FO108系列1通道光纖+電混合滑環選型表
                型號 光纖通道 功率線路數(10A) 信號路數(2A/5A) 長度L(mm)
                FO108-06S 1通道 0 6 38
                FO108-0610 1通道 6 0 38
                FO108-12S 1通道 0 12 55
                FO108-1210 1通道 12 0 55
                FO108-0610-06S 1通道 6 6 55
                FO108-18S 1通道 0 18 71.5
                FO108-1810 1通道 18 0 71.5
                FO108-24S 1通道 0 24 88.5
                FO108-1210-12S 1通道 12 12 88.5
                FO108-0610-18S 1通道 6 18 88.5
                FO108-30S 1通道 0 30 104
                FO108-36S 1通道 0 36 122
                FO108-42S 1通道 0 42 140
                FO108-48S 1通道 0 48 156
                fo108系列滑環技術規格參數
                指標名稱  \  類型 單模(SM) 多模(MM)
                帶寬(nm) ±50
                最大插入損耗,23℃(dB) 1.2 0.7
                插入損耗波動(dB) ≤0.6 ≤0.4
                回波損耗(dB) ≥55(不含接頭) ≥40(不含接頭)
                最大輸入功率(W) 0.5
                最高轉速(rpm) 2000
                預估壽命 >2億轉
                工作溫度(℃) -20∼60
                貯存溫度(℃) -50∼85

                參數 數值
                  功率 信號
                額定電壓 0~440VAC/VDC 0~440VAC/VDC
                絕緣電阻 ≥1000mΩ/500VDC ≥1000mΩ/500VDC
                導線規格 AWG17#鍍錫鐵氟龍 AWG22#鍍錫鐵氟龍
                導線長度 標準長度300mm(可據要求調整)
                絕緣強度 500VAC@50Hz,60s
                動態電阻變化值 <0.01Ω

                機械技術指標
                參數 數值
                工作壽命 8000萬轉(參考值,視工作環境而定)
                額定轉速 250RPM
                工作溫度 -20℃~60℃
                工作濕度 0~85% RH
                接觸材料 金-金
                殼體材料 鋁合金
                轉動扭矩 0.1N.m (+0.03N.m/6路)
                防護等級 IP51
