- 產品特點
- 可以360度旋轉傳輸1路光纖信號；
- 波長：1310nm；
- 插入損耗小，轉速高；
- 無接觸、無摩擦，壽命長，可達1億轉以上（單芯2-3億轉以上）；
- 可混合傳輸動力電源,控制信號 ,儀表及計算機自動控制所需的微電量信號 ;
- 可與傳統的電滑環配合使用，作成光電混合匯流環，傳送功率和高速數據;
- 體積小、重量輕，密封等級高；
- 光纖傳遞信號，無泄密，無電磁干擾；可以遠距離傳輸。

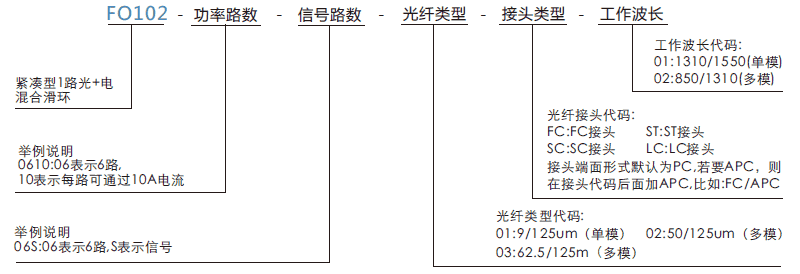

訂購型號說明
外形圖紙
標準型號列表
| FO102 - 緊湊型1路光+電滑環選型表 | ||||
| 型號 | 光纖通道 | 功率線路數（10A） | 信號路數(2A/5A) | 長度L(mm) |
| FO102-S06 | 1通道 | 0 | 6 | 41.7 |
| FO102-S12 | 1通道 | 0 | 12 | 41.7 |
| FO102-S18 | 1通道 | 0 | 18 | 41.7 |
| FO102-S24 | 1通道 | 0 | 24 | 41.7 |
fo102系列滑環技術規格參數
| 指標名稱 \ 類型 | 單模（SM） | 多模（MM） |
| 帶寬(nm) | ±50 | |
| 最大插入損耗，23℃(dB) | 1.2 | 0.7 |
| 插入損耗波動(dB) | ≤0.6 | ≤0.4 |
| 回波損耗(dB) | ≥55(不含接頭) | ≥40(不含接頭) |
| 最大輸入功率(W) | 0.5 | |
| 最高轉速(rpm) | 2000 | |
| 預估壽命 | >2億轉 | |
| 工作溫度(℃) | -20∼60 | |
| 貯存溫度(℃) | -50∼85 | |
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 絕緣電阻 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 導線規格 | AWG22#鍍錫鐵氟龍 | AWG22#鍍錫鐵氟龍 |
| 導線長度 | 標準長度300mm(可據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | <0.01Ω | |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 8000萬轉（參考值,視工作環境而定） |
| 額定轉速 | 250RPM |
| 工作溫度 | -20℃~60℃ |
| 工作濕度 | 0~85% RH |
| 接觸材料 | 金-金 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m (+0.03N.m/6路) |
| 防護等級 | IP51 |
