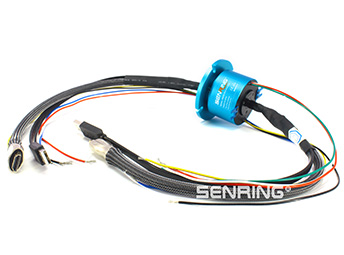

- 產品特點
- 實心無孔，外徑：56mm，轉子法蘭設計，端面安裝；
- 支持1~4臺伺服電機同時工作，可混合1~24路功率/信號線；
- 專門為安川、松下、三菱、西門子等伺服電機而設計的，適用于各種進口和國產伺服電機和步進電機；
- 內部走線和特殊屏蔽模塊設計，杜絕編碼器報錯誤碼，丟步率小于萬分之二；
- 金-金接觸，可靠性極高，多年西門子/海德漢大型控制系統使用經驗。

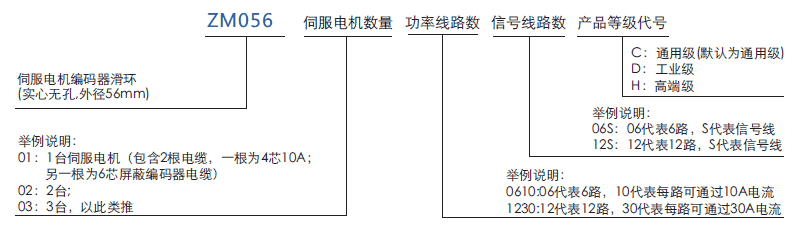

訂購型號說明
外形圖紙
標準型號列表
| 型號 | 伺服電機數量 | 電流路數(10A) | 信號路數(5A) | 長度(Lmm) |
| ZM056-01 | 1 | 0 | 0 | 55 |
| ZM056-01-06S | 1 | 0 | 6 | 71.5 |
| ZM056-01-12S | 1 | 0 | 12 | 88.5 |
| ZM056-01-24S | 1 | 0 | 24 | 122 |
| ZM056-01-1210-12S | 1 | 12 | 12 | 122 |
| ZM056-02 | 2 | 0 | 0 | 88.5 |
| ZM056-02-06S | 2 | 0 | 6 | 105 |
| ZM056-02-12S | 2 | 0 | 12 | 122 |
| ZM056-02-24S | 2 | 0 | 24 | 156 |
| ZM056-02-1210-12S | 2 | 12 | 12 | 156 |
| ZM056-03 | 3 | 0 | 0 | 122 |
| ZM056-03-06S | 3 | 0 | 6 | 122 |
| ZM056-03-12S | 3 | 0 | 12 | 138.8 |
| ZM056-03-24S | 3 | 0 | 24 | 172.4 |
| ZM056-03-1210-12S | 3 | 12 | 12 | 172.4 |
| ZM056-04 | 4 | 0 | 0 | 138.8 |
| ZM056-04-06S | 4 | 0 | 6 | 155.6 |
| ZM056-04-12S | 4 | 0 | 12 | 172.4 |
| ZM056-04-24S | 4 | 0 | 24 | 200.4 |
| ZM056-04-1210-12S | 4 | 12 | 12 | 200.4 |
*備注：1臺伺服電機（包含兩根電纜，一根為4芯10A,另一根為6芯屏蔽編碼器電纜）
zm056系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 參考產品等級選型表 |
| 額定轉速 | 參考產品等級選型表 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m+0.03N.m/6路 |
| 防震級別 | MIL-STD-810E |
| 材料 | RoHS 認證 |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | 動力線AWG#16 | 6芯屏蔽電纜或AWG#22 |
| 導線長度 | 標準長度300mm（可根據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
| 丟步率 | 小于萬分之二 | |
| CE 認證 | 是 | |
zm056產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| C（通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| D（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| H（高端級） | 1000RPM | 1.5億轉 | 金合金 |
