                一進多出氣動旋轉接頭

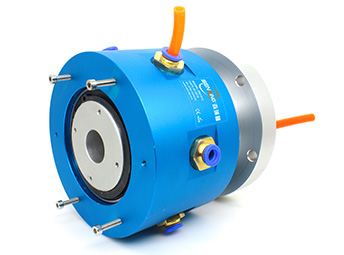

                3801015(1分8旋轉氣接頭,1進8出電氣滑環)

                1進8出,氣+電旋轉接頭,15mm進氣管,G1/2"接口,8mm出氣管,G1/8"接口

                森瑞普3801015系列是一個標準的1進8出氣動旋轉接頭,1通路15mm進氣管,分成8個8mm出氣管,也叫1分8旋轉接頭。3801015可以當1進2出、1進3出、1進4出、1進6出等1進多出電氣旋轉接頭使用,也可以按要求單獨定制這些1分多的規格。支持氣體、液體混合傳輸,可選氣動一體。

                安裝方式 產品手冊 3D模型 技術支持

                在線咨詢
                產品特點
                1分8:1個進氣管,8個出氣管;
                氣管支持15mm氣管,出氣管支持6~8mm氣管;
                可混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等;
                標準為法蘭安裝形式,可定制空心軸安裝;
                能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。
                訂購型號說明
                38010153801015(1分8旋轉氣接頭,1進8出電氣滑環)系列滑環特點
                外形圖紙

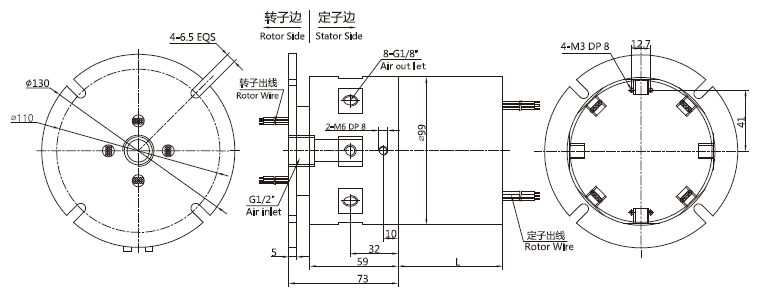

                38010153801015(1分8旋轉氣接頭,1進8出電氣滑環) 系列滑環外形圖紙
                標準型號列表
                型號 氣管數量 接口尺寸 可適應氣管
                3801015 1進8出 進氣G1/2",出氣G1/8" 進氣管15mm,出氣管8mm

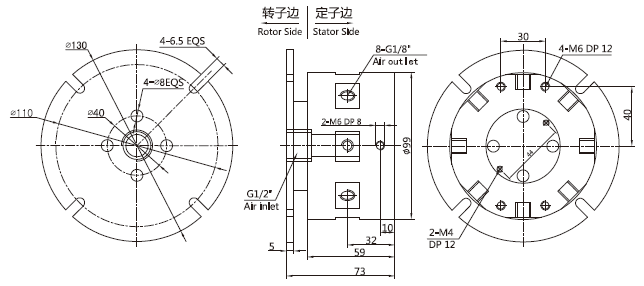

                外形圖紙
                標準型號列表
                型號 氣管
                數量
                10A
                線路數
                信號或
                5A線路數
                長度
                L(mm)
                3801015-02S 1進8出 0 2 32
                3801015-0210 1進8出 2 0 32
                3801015-03S 1進8出 0 3 36
                3801015-0310 1進8出 3 0 36
                3801015-06S 1進8出 0 6 48
                3801015--0210-04S 1進8出 2 4 48
                3801015-0410-02S 1進8出 4 2 48
                3801015-0610 1進8出 6 0 48
                3801015-12S 1進8出 0 12 72
                3801015-0210-10S 1進8出 2 10 72
                3801015-0310-09S 1進8出 3 9 72
                3801015-0610-06S 1進8出 6 6 72
                3801015--0810-04S 1進8出 8 4 72
                3801015-1010-02S 1進8出 10 2 72
                3801015-1210 1進8出 12 0 72
                3801015-18S 1進8出 0 18 96
                3801015-0210-16S 1進8出 2 16 96
                3801015-0410-14S 1進8出 4 14 96
                3801015-0610-12S 1進8出 6 12 96
                3801015-0810-10S 1進8出 8 10 96
                3801015-1010-08S 1進8出 10 8 96
                3801015-1210-06S 1進8出 12 6 96
                3801015-1410-04S 1進8出 14 4 96
                3801015-1610-02S 1進8出 16 2 96
                3801015-24S 1進8出 0 24 120
                3801015-0410-20S 1進8出 4 20 120
                3801015-0610-18S 1進8出 6 18 120
                3801015-1210-12S 1進8出 12 12 120
                3801015-1810-06S 1進8出 18 6 120
                3801015-2410 1進8出 24 0 120
                3801015-30S 1進8出 0 30 144
                3801015-0610-24S 1進8出 6 24 144
                3801015-1210-18S 1進8出 12 18 144
                3801015-1810-12S 1進8出 18 12 144
                3801015-2410-06S 1進8出 24 6 144
                3801015-3010 1進8出 30 0 144
                3801015-36S 1進8出 0 36 168
                3801015-0610-30S 1進8出 6 30 168
                3801015-1210-24S 1進8出 12 24 168
                3801015-3610 1進8出 36 0 168
                3801015-42S 1進8出 0 42 192
                3801015-0610-36S 1進8出 6 36 192
                3801015-1210-30S 1進8出 12 30 192
                3801015-48S 1進8出 0 48 216
                3801015-0610-42S 1進8出 6 42 216
                3801015-1010-38S 1進8出 10 38 216
                3801015-1210-36S 1進8出 12 36 216
                3801015-1810-30S 1進8出 18 30 216
                3801015-2410-24S 1進8出 24 24 216
                3801015-60S 1進8出 0 60 264
                3801015-0610-54S 1進8出 6 54 264
                3801015-1010-50S 1進8出 10 50 264
                3801015-72S 1進8出 0 72 312
                3801015-96S 1進8出 0 96 408
                3801015系列滑環技術規格參數
                氣管數量 1進8出
                氣管大小 進氣(15mm氣管 G1/2”接口)
                出氣(8mm氣管 G1/8”接口)
                機械技術指標
                參數 數值
                工作壽命 參考產品等級表
                最高轉速 參考產品等級表
                工作溫度 -30℃∼80℃
                工作濕度 0∼85% RH
                接觸材料 貴金屬接觸
                最大壓力 正壓:1Mpa,真空:-90kPa
                扭矩 <0.35N.m
                電氣技術指標
                參數 數值
                功率 信號
                額定電壓 0∼440VAC/VDC 0∼440VAC/VDC
                絕緣電阻 <500MΩ/300VDC <500MΩ/300VDC
                導線規格 AWG17#鍍銀鐵氟龍 AWG22#鍍銀鐵氟龍
                導線長度 標準長度250mm(可根據要求調整)
                絕緣強度 500VAC@50Hz,6s
                動態電阻變化值 <0.01Ω
                防護等級 IP51
                殼體材料 鋁合金
                3801015產品等級
                產品等級代號 最高轉速 工作壽命 型號舉例
                C(通用級) 連續200RPM,間歇1000RPM 1000萬轉 3801015-0610-C
                D(工業級,默認不寫) 連續250RPM,間歇1500RPM 2000萬轉 3801015-0610 或者 3801015-0610-D
                提示:參數僅供參考,視實際工況、安裝方式和工作環境等有關。
