                氣動旋轉接頭(+電)

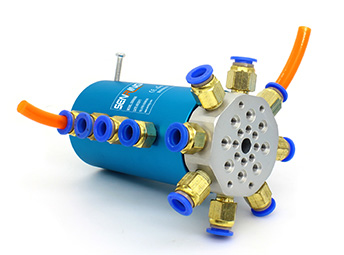

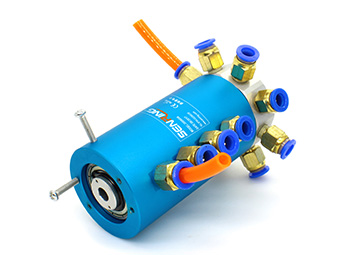

                3008012系列360旋轉氣電一體滑環

                8進8出,氣+電旋轉接頭,G3/8"接頭,10~12mm大小管徑

                森瑞普3008系列氣電一體滑環是一個8通路氣電滑環一體360旋轉接頭,可360度高速旋轉傳輸8路氣液介質,包括壓縮空氣、蒸汽、真空等多種氣體和液體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3008系列氣電一體360旋轉接頭不僅可以傳輸氣液體,還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小、多個氣通路互不干擾等優點。

                安裝方式 產品手冊 3D模型 技術支持

                在線咨詢
                產品特點
                氣電一體滑環,8個氣管通路互不干涉;
                可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等;
                標準為法蘭安裝形式,可定制空心軸安裝;
                能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

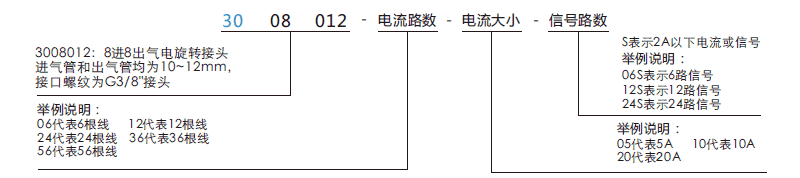

                訂購型號說明
                30080123008012系列360旋轉氣電一體滑環系列滑環特點
                外形圖紙
                30080123008012系列360旋轉氣電一體滑環 系列滑環外形圖紙
                標準型號列表
                型號 氣管數量 接口尺寸 可適應氣管
                3008012 8進8出 G3/8" 10∼12mm

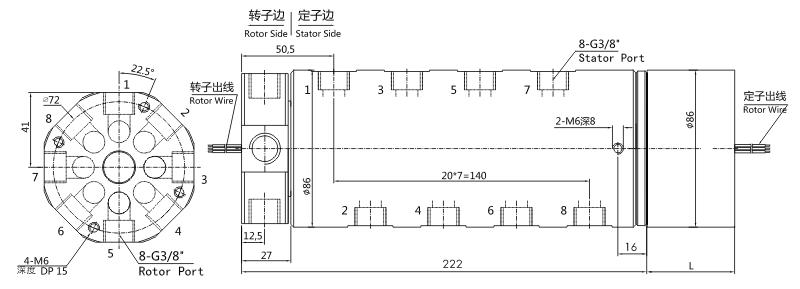

                外形圖紙
                標準型號列表
                型號 氣管數量 接口尺寸 可適應氣管 信號(2A)路數 L長度(mm)
                3008012-06S 8進8出 G3/8" 10∼12mm 6 14
                3008012-12S 8進8出 G3/8" 10∼12mm 12 21
                3008012-24S 8進8出 G3/8" 10∼12mm 24 35
                3008012-36S 8進8出 G3/8" 10∼12mm 36 52.3
                3008012-56S 8進8出 G3/8" 10∼12mm 56 82

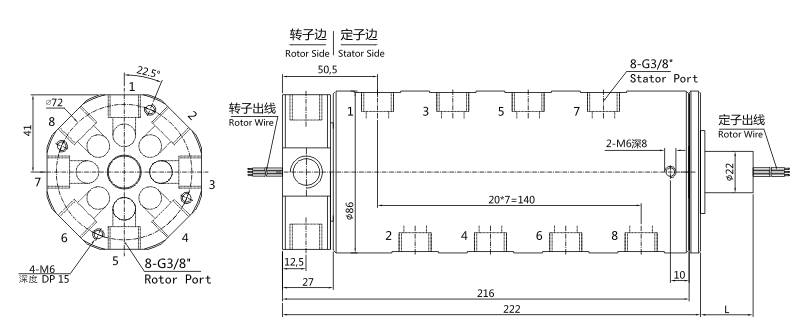

                外形圖紙
                標準型號列表
                型號 氣管數量 接口尺寸 可適應氣管 電流(10A)路數 信號(5A)路數 L長度(mm)
                3008012-0605 8進8出 G3/8" 10∼12mm 0 6 48
                3008012-0610 8進8出 G3/8" 10∼12mm 6 0 48
                3008012-1205 8進8出 G3/8" 10∼12mm 0 12 72
                3008012-0610-0605 8進8出 G3/8" 10∼12mm 6 6 72
                3008012-1210 8進8出 G3/8" 10∼12mm 12 0 72
                3008012-0610-1205 8進8出 G3/8" 10∼12mm 6 12 96
                3008012-1210-0605 8進8出 G3/8" 10∼12mm 12 6 96
                3008012-1805 8進8出 G3/8" 10∼12mm 0 18 96
                3008012-1810 8進8出 G3/8" 10∼12mm 18 0 96
                3008012-0610-1805 8進8出 G3/8" 10∼12mm 6 18 120
                3008012-2405 8進8出 G3/8" 10∼12mm 0 24 120
                3008012-2410 8進8出 G3/8" 10∼12mm 24 0 120
                3008012-3605 8進8出 G3/8" 10∼12mm 0 36 168
                3008012-1210-2405 8進8出 G3/8" 10∼12mm 12 24 168
                3008012-3610 8進8出 G3/8" 10∼12mm 36 0 168
                3008012-4805 8進8出 G3/8" 10∼12mm 0 48 216
                3008012-1210-3605 8進8出 G3/8" 10∼12mm 12 36 216
                3008012-4810 8進8出 G3/8" 10∼12mm 48 0 216
                3008012-6005 8進8出 G3/8" 10∼12mm 0 60 264
                3008012-1210-4805 8進8出 G3/8" 10∼12mm 12 48 264
                3008012-7205 8進8出 G3/8" 10∼12mm 0 72 312
                3008012-2410-4805 8進8出 G3/8" 10∼12mm 24 48 312
                3008012-8405 8進8出 G3/8" 10∼12mm 0 84 360
                3008012-2410-6005 8進8出 G3/8" 10∼12mm 20 60 360
                3008012-9605 8進8出 G3/8" 10∼12mm 0 96 408
                3008012-10805 8進8出 G3/8" 10∼12mm 0 108 456
                3008012-12005 8進8出 G3/8" 10∼12mm 0 120 504
                3008012系列滑環技術規格參數
                氣管數量 8進8出
                氣管大小 G3/8"牙
                支持(10∼12mm氣管)
                機械技術指標
                參數 數值
                工作壽命 參考產品等級表
                最高轉速 參考產品等級表
                工作溫度 -30℃∼80℃
                工作濕度 0∼85% RH
                接觸材料 貴金屬接觸
                殼體材料 鋁合金
                最大壓力 正壓:1Mpa,真空:-90kPa
                扭矩 <0.8N.m
                電氣技術指標
                參數 數值
                功率 信號
                額定電壓 0∼440VAC/VDC 0∼440VAC/VDC
                絕緣電阻 <500MΩ/300VDC <500MΩ/300VDC
                導線規格 AWG17#鍍銀鐵氟龍 AWG22#鍍銀鐵氟龍
                導線長度 標準長度250mm(可根據要求調整)
                絕緣強度 500VAC@50Hz,6s
                動態電阻變化值 <0.01Ω
                防護等級 IP51
                3008012產品等級
                產品等級代號 最高轉速 工作壽命 型號舉例
                C(通用級) 連續200RPM,間歇1000RPM 1000萬轉 3008012-C
                D(工業級,默認不寫) 連續250RPM,間歇1500RPM 2000萬轉 3008012 或者 3008012-D
                提示:參數僅供參考,視實際工況、安裝方式和工作環境等有關。
