森瑞普SNH系列過孔導電滑環安裝方法

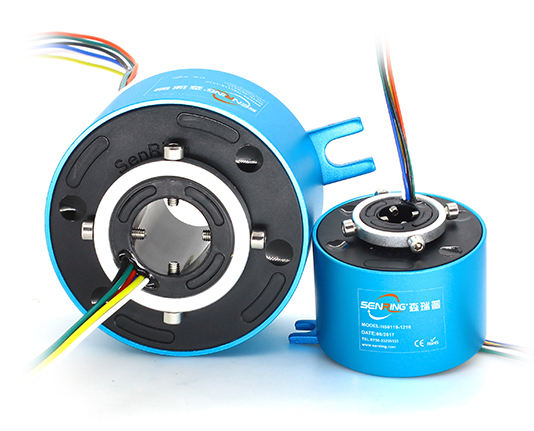

過孔滑環又叫空心軸滑環，是一個中間帶孔結構的旋轉導電裝置。這個系列的滑環通常用在某些有旋轉軸的裝置中，將旋轉裝置的軸放入滑環的中心孔，然后在對滑環的止轉片進行固定即可。下面以H80158-0610（孔徑80mm，可以傳遞6路10A電流））為例進行簡要說明，
01
有止轉片和定位螺絲滑環安裝方法（3D結構演示）

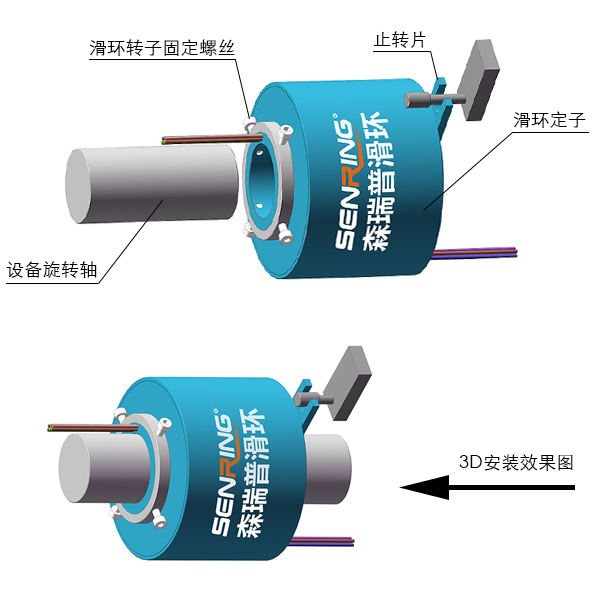

下面通過3D結構圖來演示森瑞普H系列過孔滑環的安裝方法，假設滑環安裝到A設備上：
- 1、將滑環要安放在A設備的旋轉軸上；
- 2、固定滑環轉子部分：用6角螺絲刀擰緊滑環轉子的4個螺絲，使滑環的轉子能隨A設備的旋轉軸一起轉動；
- 3、固定滑環定子部分：擰緊滑環止轉片的螺絲，使滑環的定子固定在A設備上，并始終保持固定狀態。

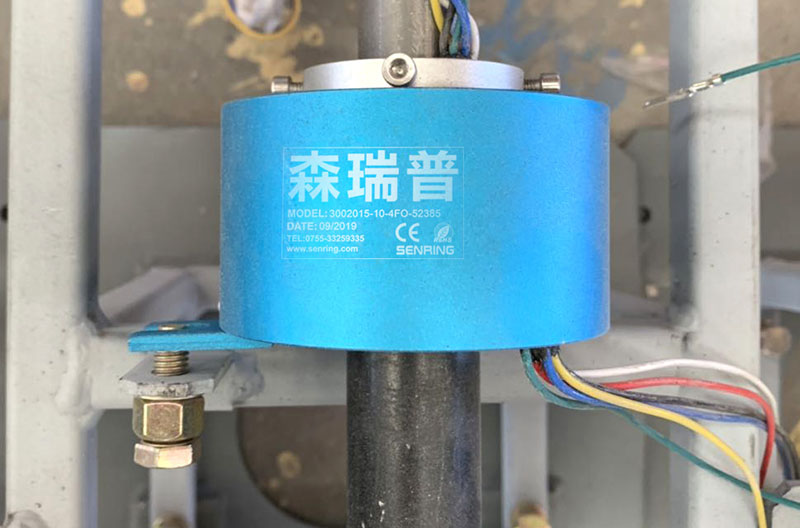

過孔導電滑環結構和客戶真實安裝演示
02
無止轉片滑環安裝方法

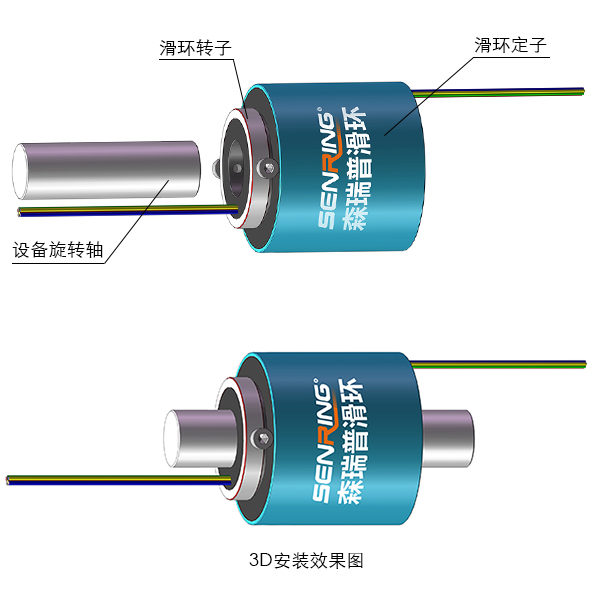

部分微型過孔滑環，尺寸小，扭矩也非常小，安裝時，只需固定轉子和定子部位的出線即可，也可以將滑環外殼與設備固定。
- 1、將滑環要安放在A設備的旋轉軸上；
- 2、固定滑環轉子部分出線；
- 3、固定滑環定子部分出線。
03
過孔導電環工作原理
下面通過3D結構圖來演示森瑞普H系列過孔滑環的安裝方法，假設滑環安裝到A設備上： H系列過孔滑環與其它系列的產品的工作原理是一樣的，它自身是不會轉動。將其安裝在某些需要360旋轉的裝置上，當裝置轉動的時候，裝置的轉動軸就帶動滑環轉動，從而起到360旋轉導電（也可以傳輸USB、光纖、控制信號等各種信號）。
04

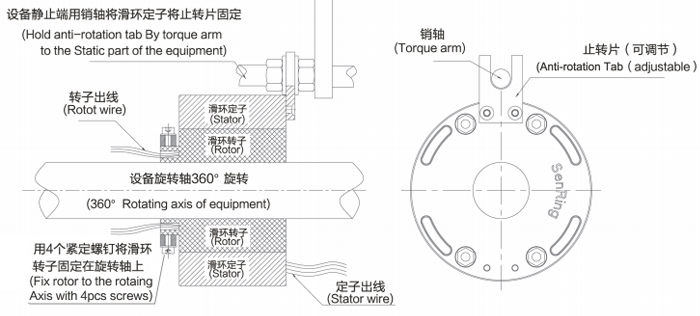

H系列過孔導電滑環安裝圖紙
這里以H系列標準型號滑環為例進行說明，其它定制型號可以參考安裝。
安裝說明：滑環有轉子和定子，用于在旋轉裝置上進行固定，有些時候由于轉子與定子在安裝時難以保證同心，建議用四個緊定螺釘將其固定在旋轉裝置的旋轉軸上，設備靜止端的銷子插入止轉片即可，千萬不要強行固定止轉片，否則會導致滑環損壞或達不到預期的壽命。
- 過孔導電滑環安裝方法與滑環3D結構圖
-
- 09-12-2021
- SNH系列過孔滑環安裝方法，通過滑環3D結構圖來演示SNH系列過孔導電滑環的安裝方法，并詳細描述了SNH系列過孔滑環的工作原理，以SNH060-0620的設計圖紙為例講解空心軸滑環的詳細安裝方法。
