帽式滑環3D結構圖、帽式滑環設計圖紙與安裝方法

2020-11-21

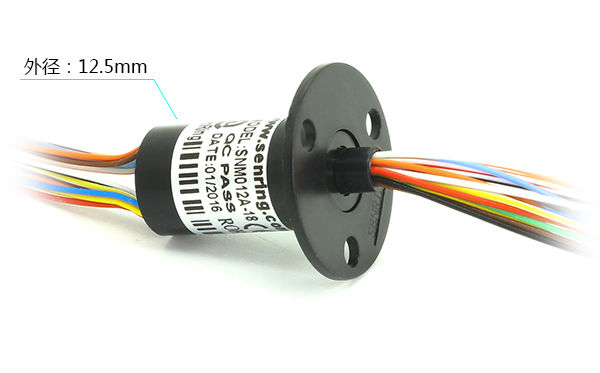

標準型號的M系列帽式滑環尺寸?。ㄒ灿幸恍┏叽巛^大的定制型號），主要應用于一些消費類電子，如高速球、無人機、兒童智能玩等空間緊湊的設備裝置，該文主要介紹其安裝方法、滑環結構、3D結構圖、安裝圖紙。如需對帽式滑環選型，請訪問產品詳情頁或咨詢森瑞普在線銷售人員。這里以M125A-18（外徑12.5mm，帶A型安裝法蘭，支持18路2A電流信號）為例進行簡要說明。如有不明之處，請點擊網站右側的客服在線咨詢。

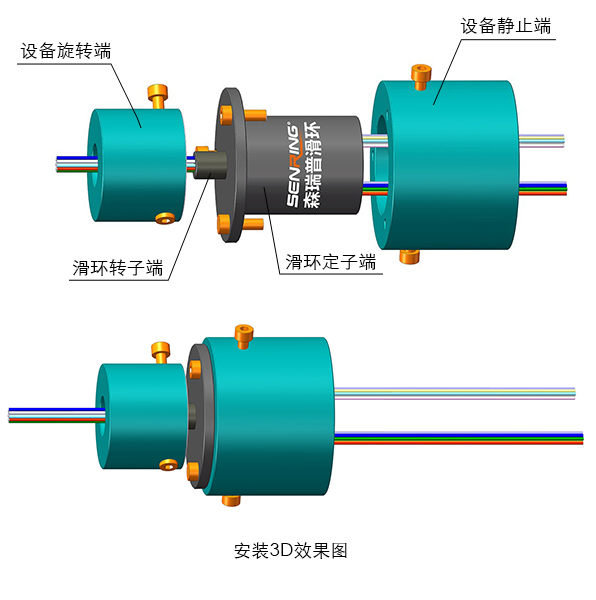

帶法蘭帽式滑環安裝方法（3D結構演示）

下面通過3D結構圖來演示森瑞普SNM系列帽式滑環的安裝方法，假設滑環安裝到“機器人小寶”上：

1、將滑環的帽套安放在“機器人小寶”的軸套上；
2、固定滑環轉子部分：M系列帽式滑環的扭矩非常小，轉子不需要固定，只需將導線接好即可；
3、固定滑環定子部分：擰緊帽式滑環的法蘭上的螺絲，使滑環的帽套固定在“機器人小寶”上，并始終保持固定狀態。

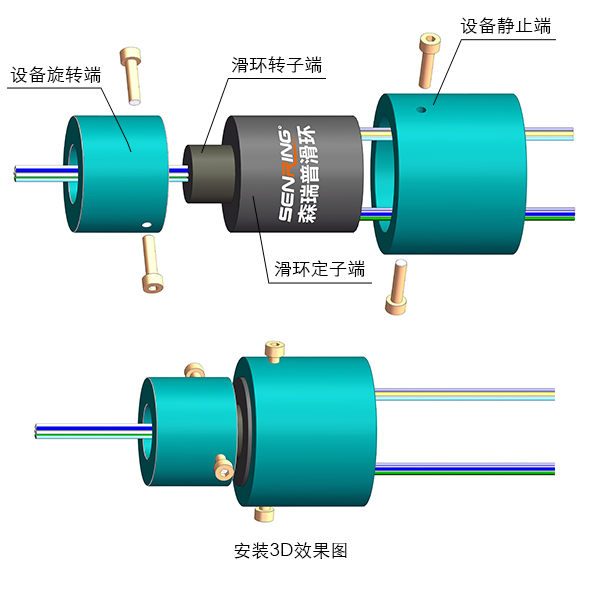

無法蘭帽式滑環安裝方法（3D結構演示）

1、定子固定：將滑環定子塞入設備靜止端套筒中卡緊即可；
2、轉子固定：此類滑環通常只需固定轉子出線，用線帶動轉子旋轉即可。如轉速過高，也可用套筒卡主轉子旋轉。

森瑞普帽式滑環工作原理

SNM系列帽式滑環與其它系列產品的工作原理是一樣的，它自身是不會轉動。將其安裝在某些需要360旋轉的裝置上，當裝置轉動的時候，裝置的轉動軸就帶動滑環轉動，從而起到360旋轉導電（也可以傳輸USB、控制信號等各種信號）。

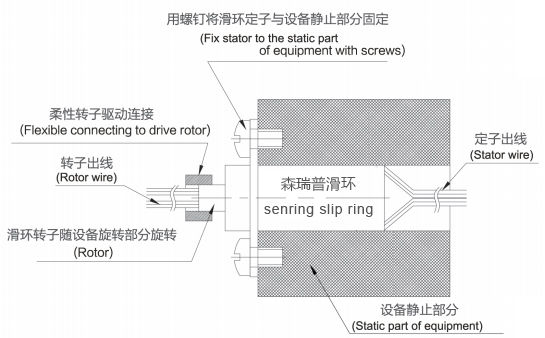

帽式導電滑環安裝說明（安裝圖紙）

安裝說明：森瑞普SNM系列帽式滑環帶有安裝法蘭，將定子部分塞進套筒式支架中（如沒有套筒式支架，只要將法蘭與設備固定即可），并將法蘭與設備靜止部分固定。然后用一種柔韌的鏈接（如橡膠管、螺旋管等）將滑環的轉子與設備的轉子部分固定，由于它的扭矩非常小，所以滑環轉子端引線在一定轉速下也可以用來驅動轉子360度旋轉，從而達到360度旋轉導電或傳遞各種信號的目的。
