- 產品特點
- 最高轉速：5000轉/分鐘；
- 穩定傳輸12路5A信號；
- 孔徑：38.1mm,外徑：99mm；
- 采用高溫合金和復合材料，無需冷卻；
- 一體化結構設計，安裝方便，同心度高；
- 典型應用：實驗室及各種檢測裝置等需要高速旋轉傳輸信號的裝置；
訂購型號說明

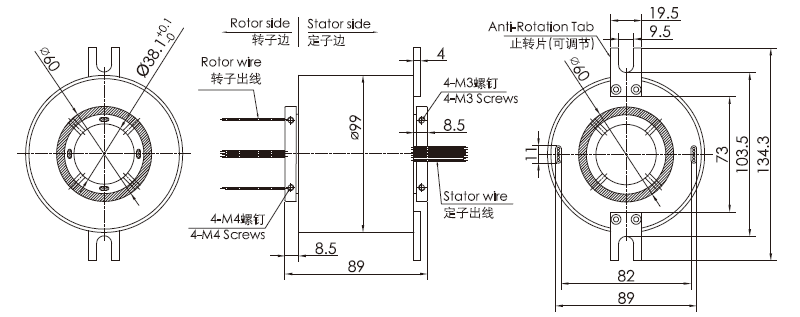

外形圖紙
g038-12系列滑環技術規格參數
| 機械技術指標 | |
| 參數 | 數值 |
| 額定轉速 | 5000RPM |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0~85%RH |
| 接觸材料 | 參考產品等級選型表 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.05N.m；+0.02N.m/6路 |
| 防護等級 | IP51 |
| 電氣技術指標 | |
| 參數 | 數值 |
| 額定電壓 | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC |
| 導線規格 | AWG22#鍍銀鐵氟龍 |
| 導線長度 | 標準長度300mm（可根據要求調整） |
| 絕緣強度 | 800VAC@50Hz，60s |
| 動態電阻變化值 | < 0.01Ω |
| 認證 | RoHS、CE |
