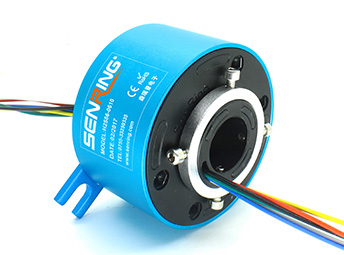

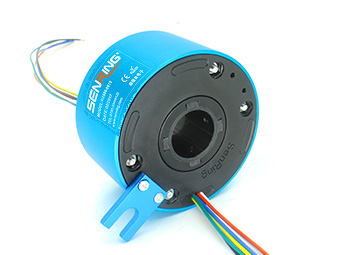

H25119系列過孔導電滑環

產品特點

采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；

可穩定傳輸0~10A電流/信號（可定制）；

通路數從2~144路多種標準規格，可要求定制；

可混合傳輸視頻、數據等信號；

支持信號、功率混合傳輸；

一體化結構設計，安裝方便。

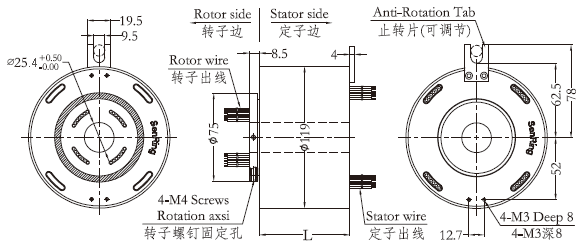

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
	10A	信號或0-5A			10A	信號或0-5A
H25119-02S	0	2	36	H25119-48S	0	48	220
H25119-0210	2	0	36	H25119-0610-42S	6	42	220
H25119-03S	0	3	40	H25119-1210-36S	12	36	220
H25119-0310	3	0	40	H25119-1810-30S	18	30	220
H25119-06S	0	6	52	H25119-P2410-24S	24	24	220
H25119-0210-04S	2	4	52	H25119-4810	48	0	220
H25119-0410-02S	4	2	52	H25119-60S	0	60	268
H25119-0610	6	0	52	H25119-0610-54S	6	54	268
H25119-12S	0	12	76	H25119-0910-51S	9	51	268
H25119-0210-10S	2	10	76	H25119-1210-48S	12	48	268
H25119-0310-09S	3	9	76	H25119-2410-36S	24	36	268
H25119-0610-06S	6	6	76	H25119-72S	0	72	316
H25119-0810-04S	8	4	76	H25119-1210-60S	12	60	316
H25119-1010-02S	10	2	76	H25119-2410-48S	24	48	316
H25119-1210	12	0	76	H25119-3610-36S	36	36	316
H25119-18S	0	18	100	H25119-84S	0	84	364
H25119-0210-16S	2	16	100	H25119-1210-72S	12	72	364
H25119-0410-14S	4	14	100	H25119-2410-60S	24	60	364
H25119-0610-12S	6	12	100	H25119-2610-48S	26	48	364
H25119-0810-10S	8	10	100	H25119-96S	0	96	412
H25119-1010-08S	10	8	100	H25119-1210-84S	12	84	412
H25119-1210-06S	12	6	100	H25119-2410-72S	14	72	412
H25119-1410-04S	14	4	100	H25119-3610-60S	36	60	412
H25119-1610-02S	16	2	100	H25119-4210-54S	42	54	412
H25119-24S	0	24	124	H25119-108S	0	108	460
H25119-0410-20S	4	20	124	H25119-1210-96S	12	96	460
H25119-0610-18S	6	18	124	H25119-2410-84S	24	84	460
H25119-1210-12S	12	12	124	H25119-3610-72S	36	72	460
H25119-1810-06S	18	6	124	H25119-120S	0	120	508
H25119-2410	24	0	124	H25119-1210-108S	12	108	508
H25119-30S	0	30	148	H25119-2410-96S	24	96	508
H25119-0610-24S	6	24	148	H25119-3610-84S	36	84	508
H25119-1210-18S	12	18	148	H25119-4810-72S	48	72	508
H25119-1810-12S	18	12	148	H25119-132S	0	132	556
H25119-2410-06S	24	6	148	H25119-1210-120S	12	120	556
H25119-3010	30	0	148	H25119-2410-108S	24	108	556
H25119-36S	0	36	172	H25119-3610-96S	36	96	556
H25119-0610-30S	6	30	172	H25119-4810-84S	48	84	556
H25119-1210-24S	12	24	172	H25119-144S	0	144	604
H25119-3610	36	0	172	H25119-1210-132S	12	132	604
H25119-42S	0	42	196	H25119-2410-120S	24	120	604
H25119-0610-36S	6	36	196	H25119-3610-108S	36	108	604
H25119-1210-30S	12	30	196	H25119-4810-96S	48	96	604
H25119-4210	42	0	196	H25119-6010-84S	60	84	604

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
