- 產品特點
- 支持DC~3GHz，可以穩定傳輸1080P高清視頻信號；
- 實心無孔，法蘭安裝;
- 可混合傳輸1~48路功率電流或信號；
- 采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長壽命；
- 典型應用：安防監控（高清攝像機）、微波天線、wifi天線等。

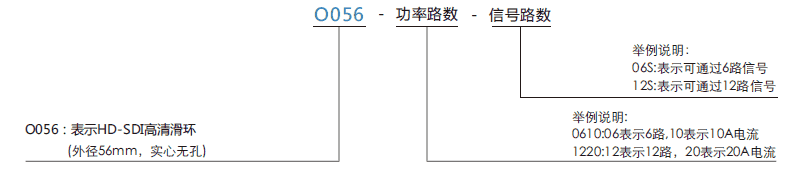

訂購型號說明

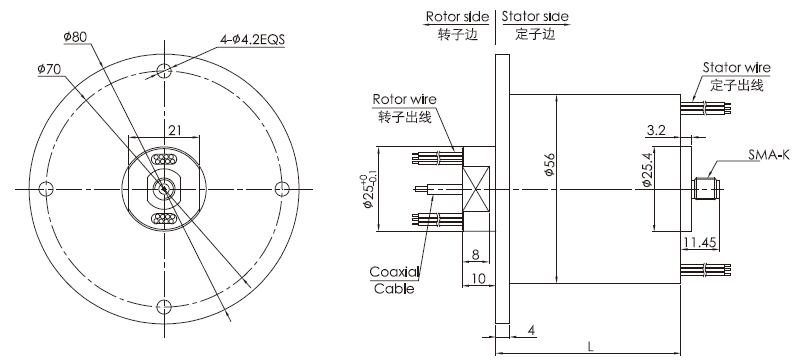

外形圖紙
標準型號列表
| 型號 | HD-SDI | 10A | 信號/5A | 長度 (mm) |
| O056-02S | 1通道 | 0 | 2 | 26.8 |
| O056-0210 | 1通道 | 2 | 0 | 26.8 |
| O056-03S | 1通道 | 0 | 3 | 29.6 |
| O056-0310 | 1通道 | 3 | 0 | 29.6 |
| O056-06S | 1通道 | 0 | 6 | 38 |
| O056-0210-04S | 1通道 | 2 | 4 | 38 |
| O056-0410-02S | 1通道 | 4 | 2 | 38 |
| O056-0610 | 1通道 | 6 | 0 | 38 |
| O056-12S | 1通道 | 0 | 12 | 54.8 |
| O056-0210-10S | 1通道 | 2 | 10 | 54.8 |
| O056-0310-09S | 1通道 | 3 | 9 | 54.8 |
| O056-0610-06S | 1通道 | 6 | 6 | 54.8 |
| O056-0810-04S | 1通道 | 8 | 4 | 54.8 |
| O056-1010-02S | 1通道 | 10 | 2 | 54.8 |
| O056-1210 | 1通道 | 12 | 0 | 54.8 |
| O056-18S | 1通道 | 0 | 18 | 71.5 |
| O056-0210-16S | 1通道 | 2 | 16 | 71.5 |
| O056-0410-14S | 1通道 | 4 | 14 | 71.5 |
| O056-0610-12S | 1通道 | 6 | 12 | 71.5 |
| O056-0810-10S | 1通道 | 8 | 10 | 71.5 |
| O056-1010-08S | 1通道 | 10 | 8 | 71.5 |
| O056-1210-06S | 1通道 | 12 | 6 | 71.5 |
| O056-1410-04S | 1通道 | 14 | 4 | 71.5 |
| O056-1610-02S | 1通道 | 16 | 2 | 71.5 |
| O056-24S | 1通道 | 0 | 24 | 88.4 |
| O056-0410-20S | 1通道 | 4 | 20 | 88.4 |
| O056-0610-18S | 1通道 | 6 | 18 | 88.4 |
| O056-1210-12S | 1通道 | 12 | 12 | 88.4 |
| O056-1810-06S | 1通道 | 18 | 6 | 88.4 |
| O056-2410 | 1通道 | 24 | 0 | 88.4 |
| O056-30S | 1通道 | 0 | 30 | 105.2 |
| O056-0210-28S | 1通道 | 2 | 28 | 105.2 |
| O056-0410-26S | 1通道 | 4 | 26 | 105.2 |
| O056-0610-24S | 1通道 | 6 | 24 | 105.2 |
| O056-36S | 1通道 | 0 | 36 | 122 |
| O056-0410-32S | 1通道 | 4 | 32 | 122 |
| O056-0610-30S | 1通道 | 6 | 30 | 122 |
| O056-42S | 1通道 | 0 | 42 | 138.8 |
| O056-0410-38S | 1通道 | 4 | 38 | 138.8 |
| O056-48S | 1通道 | 0 | 48 | 155.6 |
o056系列滑環技術規格參數
| 頻率 | DC-3GHz |
| 插入損耗波動 | +/-0.05dB |
| 輸入輸出 | RG-179/U |
| 電壓駐波比 | ≤1.3 |
| 阻抗 | 75Ω |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 1000萬(參考值,視工作環境而定) |
| 額定轉速 | 250轉/分鐘 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品選型等級 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m(+0.03N.m/6路) |
| 材料 | RoHS 認證 |
| 插入損耗 | 0.65dB/1GHz Max | |
| 回損 | -18 dB/1GHz Max | |
| 最大轉速 | 50RPM | |
| 電壓駐波比波動 | +/-0.05 | |
| 接頭類型 | BNC/F (可選) | |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 額定電壓 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 導線規格 | AWG#17鍍銀Teflon線 | AWG#26鍍銀Teflon線 |
| 導線長度 | 標準長度250mm（可根據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，60s | |
| 動態電阻變化值 | < 0.01Ω | |
| 電氣噪聲 | < 10 毫歐 | |
| CE 認證 | 是 | |
