- 產品特點
- 支持DC~3GHz，可以穩定傳輸1080P高清視頻信號；
- 實心無孔，法蘭安裝;
- 360度旋轉傳輸1組高清視頻滑環+24組2A電流信號；
- 滑環外徑為32.8mm，滑環長度47mmmm；
- 可混合傳輸高頻信號、控制信號、視頻信號等多種信號；
- 優良的電氣傳輸性能和旋轉性能；
- 典型應用：高清安防監控、攝影攝像、高清攝像等領域；
訂購型號說明

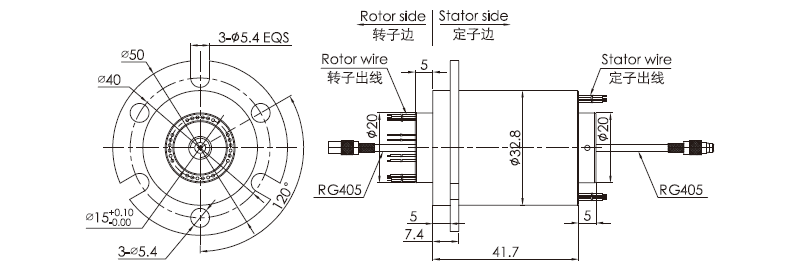

外形圖紙
o032-24系列滑環技術規格參數
| 頻率 | DC-3GHz |
| 插入損耗波動 | +/-0.05dB |
| 輸入輸出 | RG-179/U |
| 電壓駐波比 | ≤1.3 |
| 阻抗 | 75Ω |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 1000萬(參考值,視工作環境而定) |
| 額定轉速 | 250轉/分鐘 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 參考產品選型等級 |
| 殼體材料 | 鋁合金 |
| 轉動扭矩 | 0.1N.m(+0.03N.m/6路) |
| 材料 | RoHS 認證 |
| 插入損耗 | 0.65dB/1GHz Max |
| 回損 | -18 dB/1GHz Max |
| 最大轉速 | 50RPM |
| 電壓駐波比波動 | +/-0.05 |
| 接頭類型 | BNC/F (可選) |
| 電氣技術指標 | |
| 參數 | 數值 |
| 額定電壓 | 0∼440VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC |
| 導線規格 | AWG#26鍍銀Teflon線 |
| 導線長度 | 標準長度250mm （可根據要求調整） |
| 絕緣強度 | 500VAC@50Hz，60s |
| 動態電阻變化值 | < 0.01Ω |
| 電氣噪聲 | < 10 毫歐 |
| CE 認證 | 是 |
