- 產品特點
- 多通路氣動滑環，支持12個氣通路，管子可選4mm和6mm；
- 可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；
- 標準為法蘭安裝形式，可定制空心軸安裝；
- 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

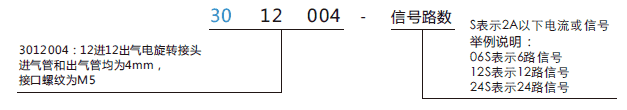

訂購型號說明

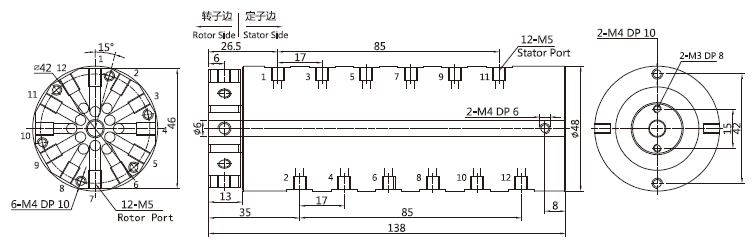

外形圖紙
標準型號列表
| 型號 | 氣管數量 | 接口尺寸 | 可適應氣管 |
| 3012004 | 12進12出 | M5 | 4∼6mm |

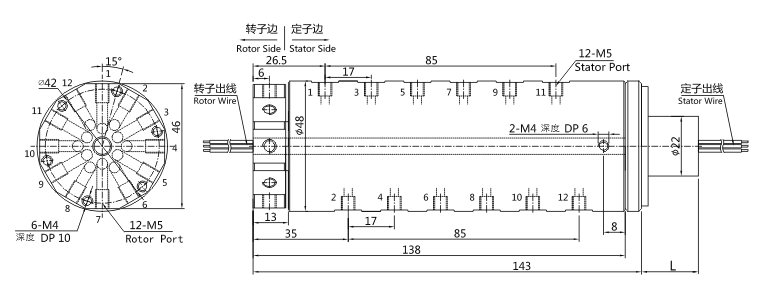

外形圖紙
標準型號列表
| 型號 | 氣管數量 | 接口尺寸 | 可適應氣管 | 信號(2A)路數 | L長度(mm) |
| 3012004-06S | 12進12出 | M5 | 4∼6mm | 6 | 14 |
| 3012004-12S | 12進12出 | M5 | 4∼6mm | 12 | 21 |
| 3012004-24S | 12進12出 | M5 | 4∼6mm | 24 | 35 |
| 3012004-36S | 12進12出 | M5 | 4∼6mm | 36 | 52 |
3012004系列滑環技術規格參數
| 氣管數量 | 12進12出 |
| 氣管大小 | M5牙 支持（4~6mm氣管） |
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 參考產品等級表 |
| 最高轉速 | 參考產品等級表 |
| 工作溫度 | -30℃∼80℃ |
| 工作濕度 | 0∼85% RH |
| 接觸材料 | 貴金屬接觸 |
| 殼體材料 | 鋁合金 |
| 最大壓力 | 正壓：1Mpa，真空：-90kPa | |
| 扭矩 | <1.2N.m | |
| 電氣技術指標 | ||
| 參數 | 數值 | |
| 功率 | 信號 | |
| 額定電壓 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 絕緣電阻 | <500MΩ/300VDC | <500MΩ/300VDC |
| 導線規格 | AWG26#鍍銀鐵氟龍 | AWG26#鍍銀鐵氟龍 |
| 導線長度 | 標準長度250mm（可根據要求調整） | |
| 絕緣強度 | 500VAC@50Hz，6s | |
| 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |
3012004產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 型號舉例 |
| C（通用級） | 連續200RPM，間歇1000RPM | 1000萬轉 | 3012004-C |
| D（工業級，默認不寫） | 連續250RPM，間歇1500RPM | 2000萬轉 | 3012004 或者 3012004-D |
