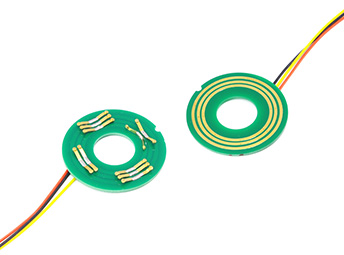

P012系列PCB板滑環

產品特點

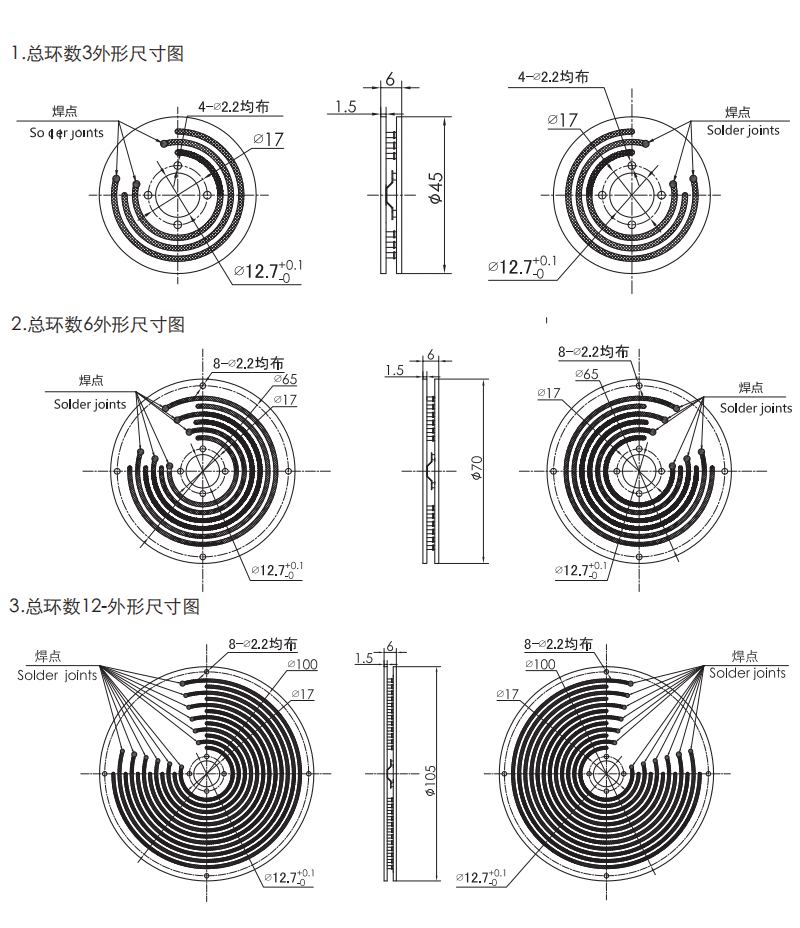

內徑12.7mm，厚度6mm；

采用纖維彈片電刷技術，在極低的摩擦力下保證接觸可靠；

極低接觸電阻，無摩擦碎片；

可以用于360度旋轉傳輸精密信號和電源；

彈片觸點采用貴金屬，具有高穩定性，高可靠性。

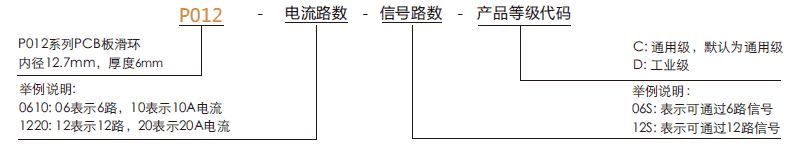

型號	10A	信號或5A	總環數
P012-0310	3	0	3
P012-0210-04S	2	4	6
P012-06S	0	6	6
P012-1210	12	0	12
P012-0410-08S	4	8	12
P012-0810-04S	8	4	12
P012-03S	0	3	3
P012-0410-02S	4	2	6
P012-0610	6	0	6
P012-0210-10S	2	10	12
P012-0610-06S	6	6	12
P012-12S	0	1	12

*注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1環20A 使用。如需定制內徑、外徑、厚度、電流路數（環數）、信號類型等，請聯系森瑞普技術人員。

機械技術指標
參數	數值
工作壽命(參考值)	參考產品選型等級
額定轉速	參考產品選型等級
溫度(環境范圍)	-30℃∼80℃
濕度(環境范圍)	0∼85% RH
接觸材料	參考產品選型等級
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
防護等級	IP51

電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG#17鍍銀鐵氟龍	AWG#22鍍銀鐵氟龍
導線長度	標準長度300mm (可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

產品等級代號	最高轉速	工作壽命	接觸材料
C(通用級)	100RPM	500萬轉	貴金屬
D(工業級)	300RPM	2000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
