焊接轉盤用電刷滑環讓空調焊接時循環水降溫的原理
這里要介紹的是關于森瑞普孔徑中空電刷滑環在空調焊接轉盤中應用，以及他給轉盤中的吸水泵供電的工作原理，限于時間的問題，就簡單說下，后面找個時間詳細介紹下。
焊接轉盤為什么要使用電刷滑環
事情是這樣的，某空調廠家的焊接師傅王工為了提示空調配件的焊接效率，做了一個焊接轉盤。由于剛焊接完后，接頭部位溫度太高，沒法繼續下一步操作。于是他想到在轉盤上安裝一臺三相電吸水泵，但問題隨之就來了，轉臺旋轉的時候如何如何給這個三相電吸水泵供電呢？由于之前沒有接觸過森瑞普的電刷滑環，不知道如何使用。還有不同規格的滑環工作原理不甚了解，希望森瑞普的工作人員能為其解釋下，并推薦一款適合他的滑環型號。

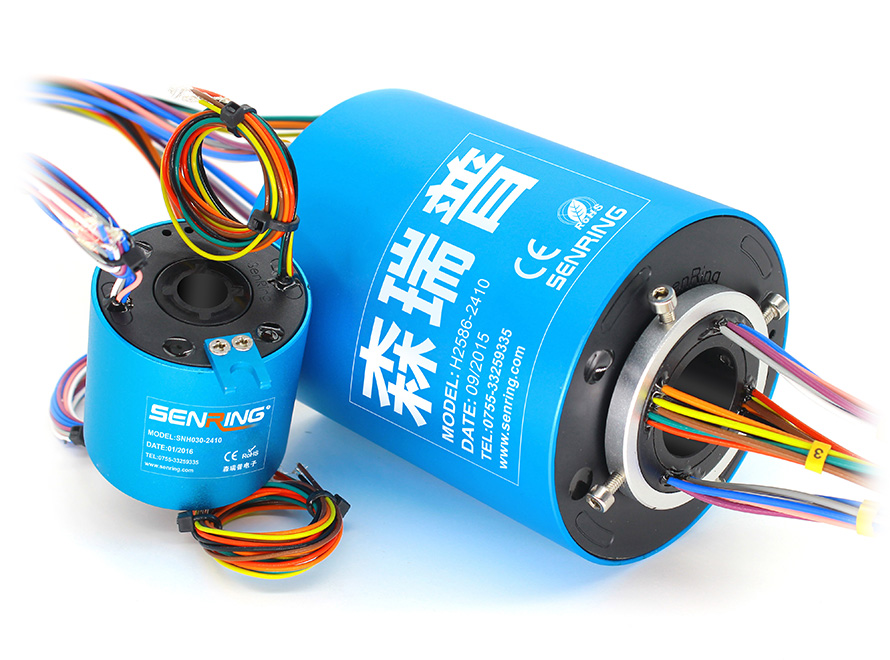

通用規格不防水電刷滑環
空調焊接轉盤循環水降溫原理
客戶的這個循環水降溫裝置不能算是100%的循環水，與通常的循環水裝置有些不同，但降溫的原理是一樣的。首先由于焊接時接頭處溫度非常高，如果不用水冷卻，會導致焊接的效率非常低。通過在焊接轉臺安裝一個三相電吸水泵，將水循環的吸上來再流下去，達到迅速冷卻的目的。另外由于冷卻的過程中，會有一部分誰蒸發掉，所以需要不斷的從外部引入更多的冷水。

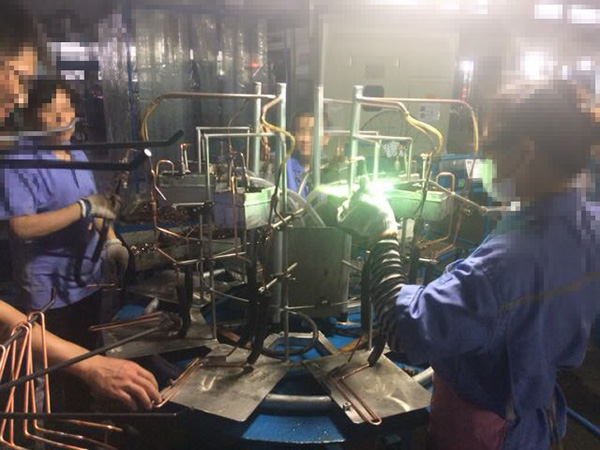

客戶為空調車間定制的焊接轉臺
森瑞普電刷滑環在轉盤中的工作原理
前面提到過，在轉臺安裝吸水泵固然是個好辦法，但如何解決繞線的問題呢？自然就是通過電刷滑環來實現了，由于電刷導電滑環的滑環原理是通過電刷來實現360度旋轉導電，焊接轉盤通過它完美解決了焊接轉盤繞線的問題。
如何旋轉合適的電刷滑環呢？
在對王工進行簡單詢問后得知，他的這個三相電吸水泵采用了380V電壓設計，功率不大，才40W，電流也只有0.15A，如果僅從參數判斷，這個壓根就是一個玩具了。不過它不是玩具，是一個功能齊全的真實的迷你水泵。另外，由于客戶在這個轉臺中間安裝的鐵桿的直徑大概在12mm多些，因此使用森瑞普內徑12.7mm的標準電刷系列滑環就可以輕松應對。而且他這個轉臺是用來焊接用的，旋轉速度是非常的慢，因此他們選用了森瑞普12.7mm的現貨規格就可以用個好幾年了。

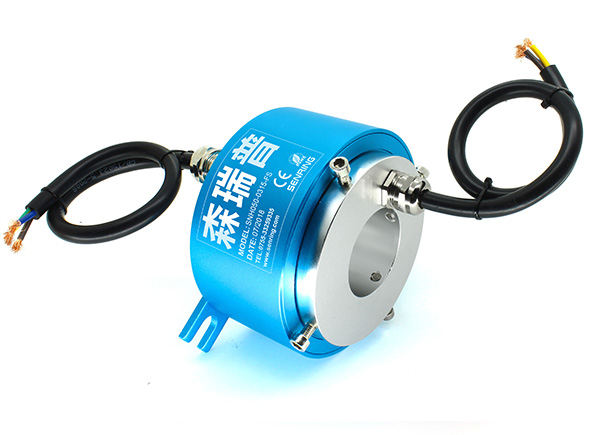

防水電刷導電滑環（可水下工作）
當然這只是個例，至于選用哪種規格的滑環和采用什么電刷，通常是要根據轉盤的旋轉軸的尺寸來定，如果是沒有旋轉的，也的根據安裝尺寸來決定選用那個型號的電刷導電滑環。
森瑞普電刷滑環的種類
根據尺寸和安裝方式不同，森瑞普電刷滑環有很多種規格，如孔徑從3mm~4米，線路數從1~300路。如果根據轉速的不同，有分通用電刷滑環和高轉速滑環。根據安裝方式，還可以分法蘭安裝和非法蘭安裝等多種規格。
