森瑞普千兆以太網網線滑環特點與技術參數

2017-02-28

森瑞普千兆以太網導電滑環顧名思義是專門傳輸以太網信號和導電的滑環，是網線滑環與導電滑環的組合，也可以單獨傳輸千兆以太網網線信號，是森瑞普電子專門針對250Mhz頻率信號設計的。

早期，滑環只能傳輸10M/100M以太網信號，但在需要傳輸高速網絡信號的環境中往往不盡人意，為了解決這個問題，森瑞普的技術人員通過大量實驗和改進，終于生產出可以完美傳輸千兆以太網信號的網線滑環（詳細的技術參數可以參考SNE系列（1000M千兆網線導電滑環））。其設計用來傳輸100M/1000M以太網信號，具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點。接觸部分采用稀有金屬+鍍硬金處理工藝，不僅保證耐磨和抗氧化，保證使用壽命長，還保證了超低的BER誤碼率和超高的信噪比。

森瑞普千兆以外網導電滑環具有以下特點：
1、提供RJ45接頭直接插拔；
2、按照標準的網線接線模式；

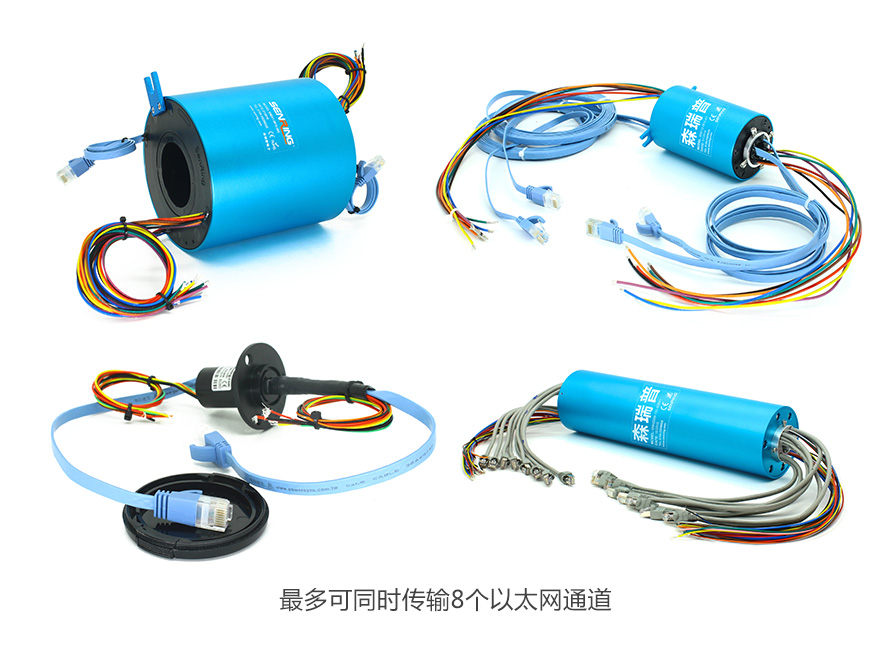

3、最多可同時傳輸8個以太網通道；
4、與電流通道或者氣液旋轉接頭共同工作；
5、能傳輸以外網（10M/100M/1000M BaseT）；
6、具有傳輸穩定，不丟包，不串碼，回損小，插入損耗小等優點。
SNE01系列微型千兆以太網滑環是外徑22MM，單通道1000M以太網整體式精密導電滑環，能混合傳輸功率電流信號等。

型號	PDF	孔徑	外徑	100M/1000M以太網路數	功率/信號通路
EM022		實心無孔	22mm	1∼2	1∼16
EH1256-01		12.7mm	56mm	1	1∼24
EH1256-02		12.7mm	56mm	2	1∼24
EH2586-01		25.4mm	86mm	1	1∼48
EH2586-02		25.4mm	86mm	2	1∼48
EH3899-01		38.1mm	99mm	1	1∼56
EH3899-02		38.1mm	99mm	2	1∼56
EH50119-01		50mm	119mm	1	1∼72
EH50119-02		50mm	119mm	2	1∼72
